1019RU - Приводные комплекты горизонтальных разгрузочных шнеков 6'', 8'' и 10''
Сборка и Установка

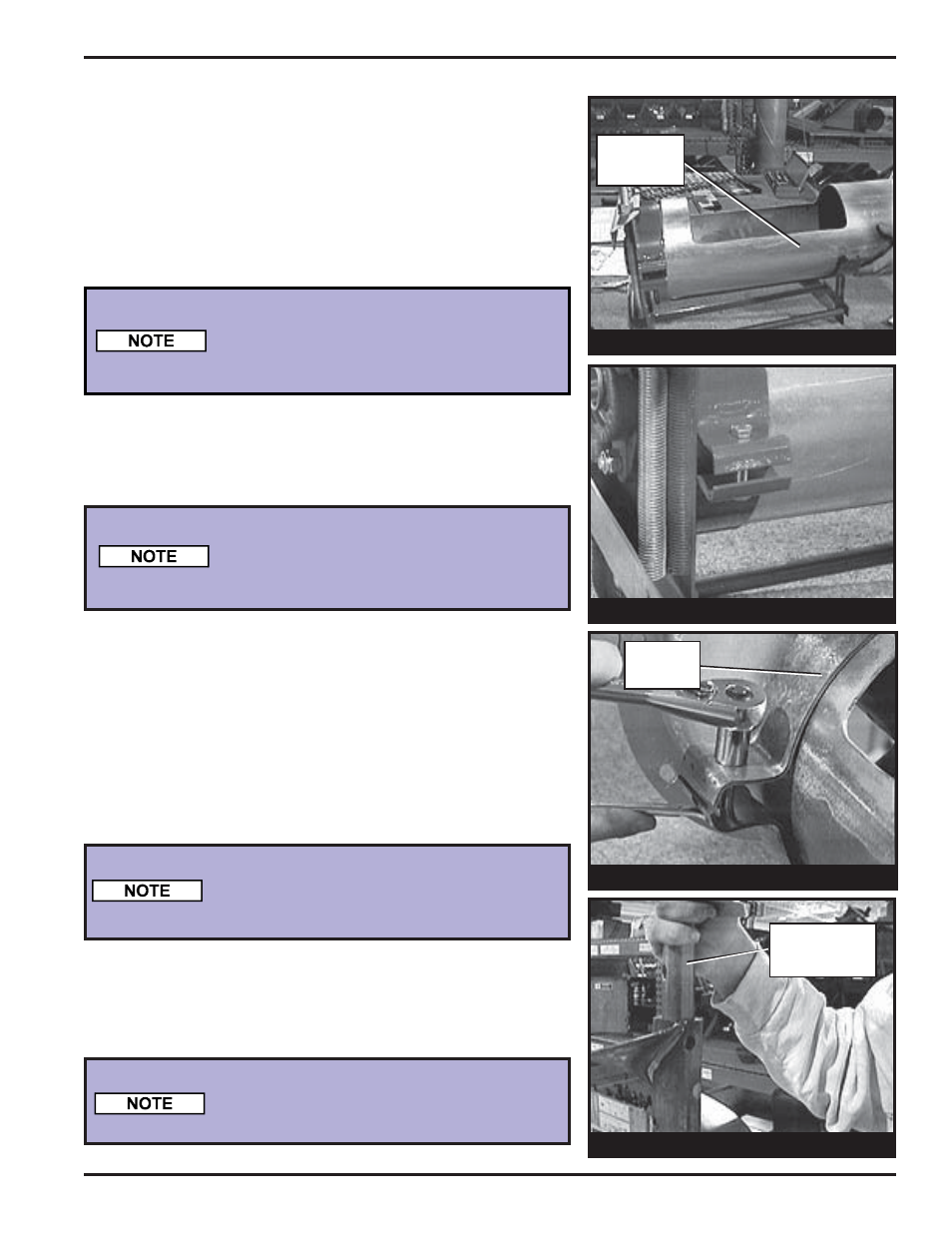

Установите Разгрузочную Трубу
B.
Закрепите разгрузочную трубу к монтажной
раме при помощи болтов и гаек. Затяните гаечным
ключом.
C.
Установите стяжные полухомуты на
разгрузочную трубу, закрепите болтами и
гайками. Затяните гаечным ключом.
6.
A.
Вставьте соединительный вал в трубу винта
шнека с конца, где навивка ближе к краю.
7.
Установите Головной Вал и
Соединительный Вал на Шнек
B.
Выровняйте отверстия на валу и на трубе,
закрепите болтами и стопорными гайками.
Затяните гаечным ключом.
C.
Установите головной вал, пазом наружу,
в противоположный конец шнека и закрепите при
помощи болтов и гаек. Затяните гаечным ключом.
6" -
(1) болт 5/16" x 1-1/2" (8 х 38 мм) и гайка.
8"
и 10" - (2) болта 5/16" x 1-1/2" (8 х
38 мм) и гайки.
6" - (1)
болт 5/16" x 1-1/2" (8 х 38 мм) и гайка.
8" и 10" - (2) болта 5/16" x 1-1/2" (8 х
38 мм) и гайки.
6" - (2)
болта 3/8" x 1-3/4" (9.5 х 44 мм) и гайки.
8" -
(2) болта 7/16" x 2-1/4" (11 х 57 мм) и гайки.
10"- (2)
болта 1/2" x 1-1/4" (13 х 32 мм) и гайки.
6" - (2) болта 3/8" x 1-3/4" (9.5 х 44 мм) и гайки.
8" - (2) болта 7/16" x 2-1/4" (11 х 57 мм) и гайки.
10"- (2) болта 1/2" x 1-1/4" (13 х 32 мм) и гайки.
6-C
7-A
6-B
Соединит.
вал
Стяжной
полухомут
6-A
Разгрузоч
ная труба
A. Вставьте разгрузочную трубу в монтажную раму.
