23. Опциональный
жесткий диск
 PA80 можно установить жесткий диск ATA 2.5”. Для получе-
ния справочной информации о совместимых дисководах об-
ращайтесь к местным дилерам компании KORG.
Внимание: установка опционального жесткого диска отно-
сится к компетенции пользователя. Компания KORG не несет
ответственности за неисправности, вызванные некорректной
установкой или эксплуатацией жесткого диска.
Прежде чем приступить к инсталляции, убедитесь в наличии
всех необходимых деталей.

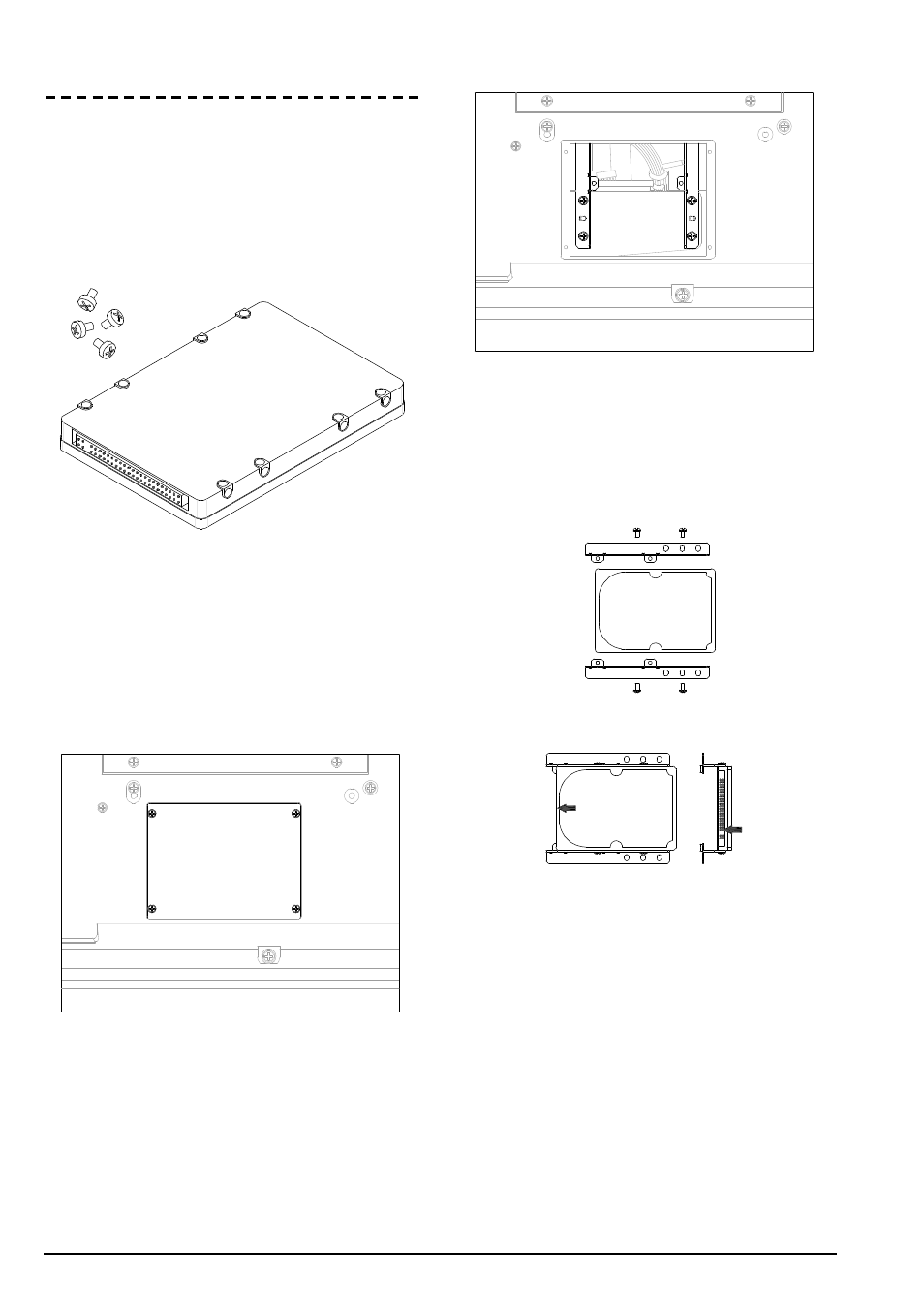

А
Винты M3 õ 5 (ISO 7048-M3x5-4.8-H1) х4
Б
Жесткий диск
х1
Замечание: во время установки жесткого диска потребуется
крестовая отвертка.
1. Выньте из розетки сетевой кабель питания PA80. Пере-
верните инструмент вверх ногами и найдите слот HDD.
Открутите четыре винта (В) и снимите крышку (Г).
2. Найдите кронштейны (Е) и (Ж), открутите винты (Д).
Выньте кронштейны из инструмента.
3. Прикрепите кронштейны (Е) и (Ж) винтами M3 х 5 (А) к
жесткому диску (Б). Сориентируйте жесткий диск как по-
казано на рисунке. Определите место положения кон-
такта #1 жесткого диска. Обычно он маркируется циф-
рой 1 или стрелкой. Если он никак не обозначен, то об-
ратитесь к рисунку.
4. Вытащите из под гибкого диска кабель (З) и скоммути-
руйте его с жестким диском. Отмеченный красным цве-
том контакт кабеля соединяется с контактом #1 жестко-
го диска.
174
Опциональный жесткий диск 23-1, 23-2
••
Korg PA80. Руководство пользователя.
А
Б
В
В
В
В
Г
Е
Ж
Д
Д
Д
Д
А А
А А
Б
Ж
Е
Разъем
Контакт 1
