KORG PA80 - Инструкция (Страница 17)

1. Сетевой разъем
Используется для коммутации кабеля питания.
2. Переключатель POWER
Используется для выключения/включения инструмента.
3. Слот FLASH CARD
Используется для Flash-карт, совместимых с PA-80. Програм-
мы этой карты автоматически загружаются в банки CARD (см.
раздел “Секция PROGRAM/PERFORMANCE”, стр. 3-7).
После того, как в слот была вставлена карта, в течении не-
скольких секунд мигает светодиод WRITE/DISK IN USE.
4. VIDEO INTERFACE (опциональный
видеоинтерфейс)
Позволяет коммутировать PA-80 с телевизором или компью-
терным монитором.
5. PC TO HOST
Обеспечивает непосредственную коммутацию PA80 с компью-
терами PC èëè Mac без необходимости использования MIDI-ин-
терфейса. Компьютер, с которым коммутируется PA80, должен
иметь последовательный порт, или адаптер USB — последова-
тельный порт, поддерживающий работу с MIDI-приложениями.
6. MIDI-интерфейс
Обеспечивает коммутацию PA80 с внешними контроллерами
(мастер-клавиатура, MIDI-гитара, духовой контроллер, MIDI-
аккордеон, и т.д.), экспандером или компьютерным секвенсе-
ром. Более подробно вопросы использования MIDI-интер-
фейса освещаются в главе “MIDI”.
IN Разъем используется для получения MIDI-данных
от внешнего контроллера или компьютера, комму-
тируется с разъемом MIDI OUT внешнего MIDI-обо-
рудования.
OUT Разъем используется для передачи на внешнее
оборудование MIDI-данных, сгенерированных кла-
виатурой, контроллерами и/или внутренним сек-
венсером PA80. Он коммутируется с разъемом
MIDI IN внешнего MIDI-оборудования.
THRU На этот разъем передаются данные, поступившие
на вход MIDI IN. Он используется для последова-
тельной коммутации PA80 с другим MIDI-
-оборудованием.
7. EC5
Используется для подключения многофункционального пере-
ключателя KORG EC5, использующегося для работы в режиме
реального времени. Программирование функций EC5 описа-
но в параграфе “EC5-A…E”, ñòð. 14-3).
8. ASSIGN. PDL/SW
Используется для коммутации программируемой ножной пе-
дали или ножного переключателя, например, KORG EXP2 èëè
XVP10 (см. параграф “P/S”, ñòð. 14-3).
9. DAMPER
Разъем используется для коммутации демпферной педали,
например, KORG PS1, PS èëè DS1H. Полярность педали опре-
деляется параметром “Damper Polarity”, ñòð. 14-3).
10. OUTPUT
Несбалансированные разъемы, использующиеся для переда-
чи аудио-сигнала с PA80 на вход микшера, системы звукоуси-
ления, активные мониторы или домашнюю аудио-систему.
Для определения выхода, на который будет подаваться сигнал
каждого из треков стиля или песни, используется параметр
“Физический выход”, стр. 14-6).
L/MONO, RIGHT
Сигнал направляется на основные выходы. Они ис-
пользуются для передачи стерео микса на внешнее
оборудование. Окончательный уровень громкости
регулируется слайдером MASTER VOLUME.
1,2 Дополнительные выходы, на которые можно на-
правлять вспомогательный микс нескольких тре-
ков или звуки отдельных инструментов.
Замечание: уровень сигнала на этих выходах не
зависит от положения слайдера MASTER VOLUME.
11. INPUT 1 и 2
Несбалансированные разъемы, использующиеся для комму-
тации с динамическим микрофоном (источник сигнала с мик-
рофонным сопротивлением), гитарой (источник сигнала с ги-
тарным сопротивлением), синтезатором или CD-проигрыва-
телем (источник сигнала с линейным сопротивлением).
Для коммутации конденсаторных микрофонов необходим ис-
точник фантомного питания. Для получения более исчерпыва-
ющей информации обращайтесь к руководству пользователя
по соответствующему микрофону.
12. GAIN 1 и 2
Используются для независимой регули-
ровки чувствительности входов INPUTS 1
и 2. Позволяют установить оптимальный
уровень входного сигнала для источников
сигнала линейного уровня (0 дБ), микро-
фонов, гитар (-40 дБ).
Руководство пользователя. Korg PA80
••
Задняя панель 5-1, 5-2 17
1 2
3
4
5 6 7 8 9 0 11 12

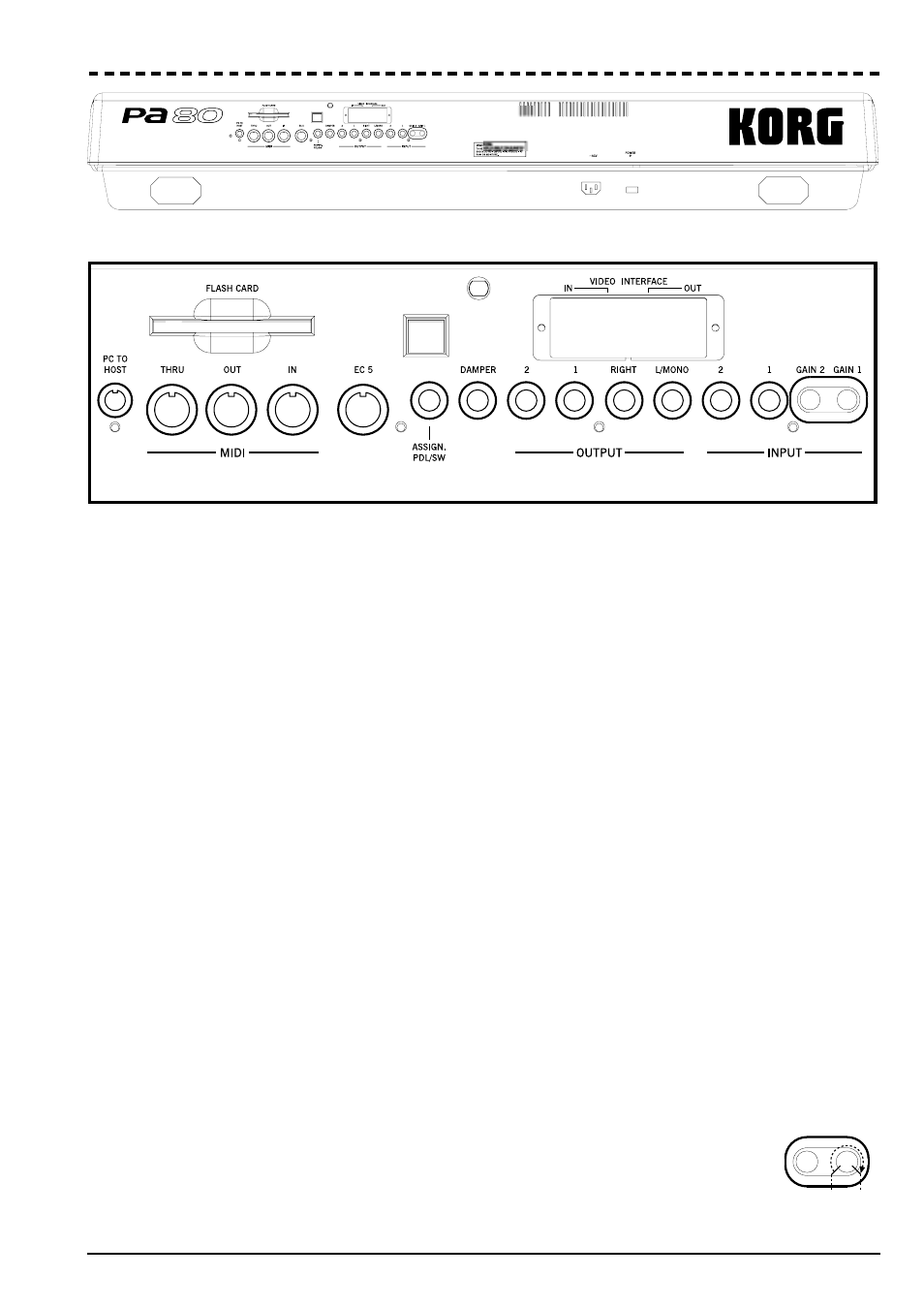

5. Задняя панель
GAIN 2 GAIN 1
LINE MIC
