18. Эффекты
PA80 имеет четыре процессора эффектов, предназначенных
для обработки сигналов внутренних треков или аудио-входов.

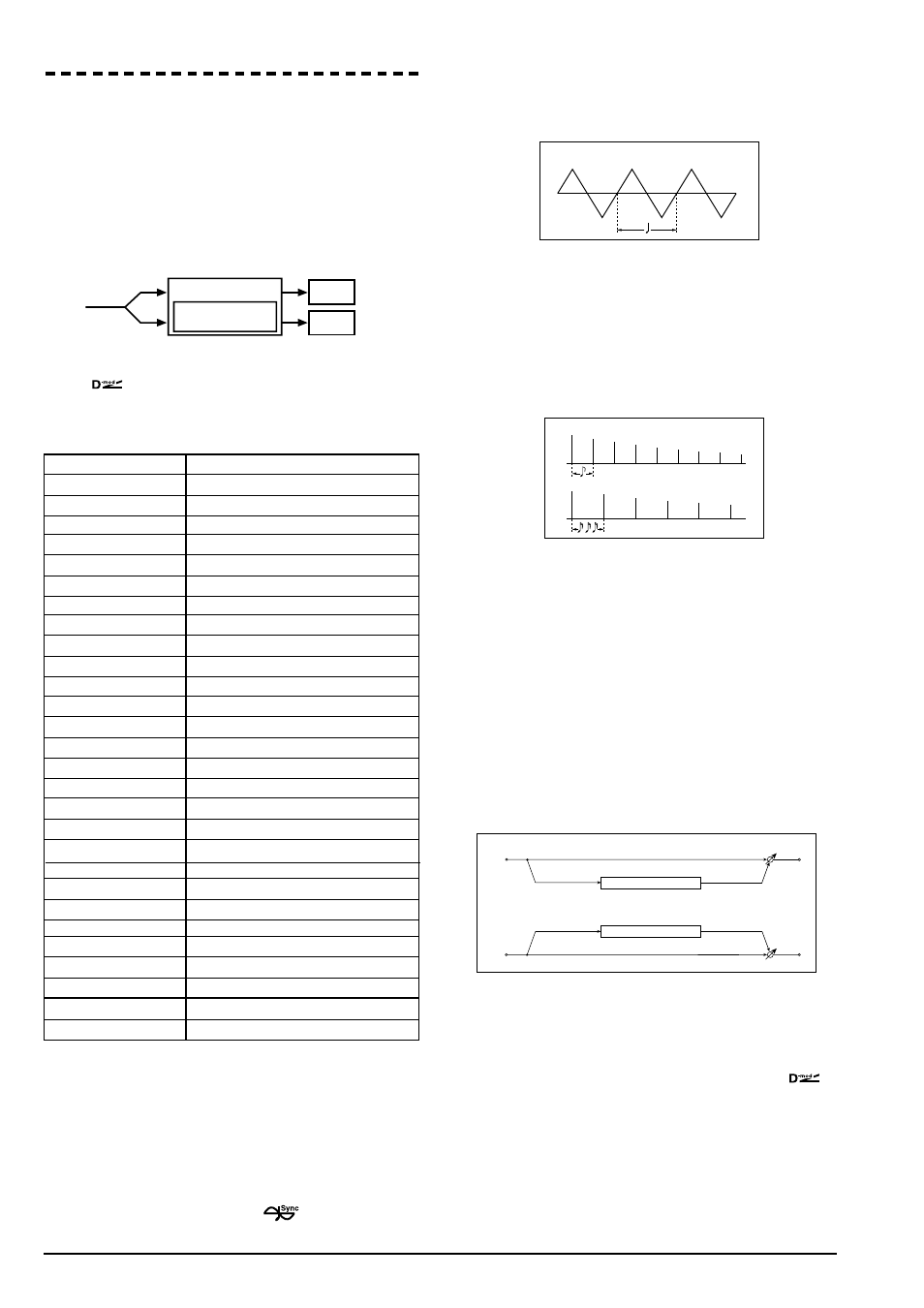

Блок-схема
При описании каждого из эффектов приводится блок-схема,
на которой отображаются пути прохождения сигнала. На вход
эффекта подается монофонический сигнал трека (Send).
Прежде чем попасть на вход эффекта он разделяется на два
канала (Left è Right) и обрабатывается процессором эффек-
тов в режиме стерео. Затем в стереофоническом виде он по-
дается на основную выходную шину Mix (Left&Right), наушники
или встроенные динамики.
Источники динамической модуляции
Значок
используется для обозначения параметров, для
которых можно использовать функцию динамической модуля-
ции. Ниже в таблице приводится список доступных источни-
ков динамической модуляции.
Источник модуляции
Замечание
Off
Модуляция отсутствует
Gate1
Gate1+Dmpr
Gate2
Gate2+Dmpr
Note Nr
Номер ноты
Velocity
Скорость нажатия
ATouch
Послекасание
JS X
Джойстик влево/вправо
JS+Y: CC#01
Джойстик от себя
JS-Y: CC#02
Джойстик на себя
MIDI(CC#04)
MIDI(CC#12)
MIDI(CC#13)
MIDI(CC#16)
MIDI(CC#18)
MIDI(CC#17)
MIDI(CC#19)
MIDI(CC#20)
MIDI(CC#21)
Damper: #64
Prta.SW: #65
Переключатель портаменто
Sostenu: #66
Педаль сустейна
MIDI(CC#80)
MIDI(CC#81)
MIDI(CC#82)
MIDI(CC#83)
Tempo
Функция BPM/MIDI SYNC
Функцию BPM/MIDI SYNC можно использовать в большинстве
эффектов, имеющих LFO (например, 009: St.Wah/AutoW) или
для некоторых эффектов задержки (например, 049: LCR BPM
Dly). Она позволяет синхронизировать модуляцию эффекта с
темпом, или определять время задержки в терминах длитель-
ностей нот таким образом, что эффект синхронизируется с
темпом внешнего секвенсера.
Параметры, для которых можно использовать функцию
BPM/MIDI SYNC, отмечены значком
в правой части со-
ответствующей строки таблицы параметров эффектов.
Пример 1. LFO
Параметр “BPM/MIDI SYNC” установлен в On, “Base Note” — в
#, а “Times” — в 1.
В этом случае длина цикла LFO устанавливается равной дли-
тельности одной четвертной ноты.
Если параметр “BPM” установлен в MIDI, òî LFO синхронизи-
руется с сообщениями MIDI Clock внешнего секвенсера. Если
“BPM” установлен в одно из значений диапазона 40 — 240, то
в качестве темпа выбирается это значение.
Пример 2. Время задержки
Параметр “L Delay Base Note” установлен в $, “Times” — â 1;
“R Delay Base Note” — в % и “Times” — в 3.
В этом случае время задержки левого канала равно восьмой
ноте, а правого — трем шестнадцатым.
Если параметр “BPM” установлен в MIDI, то эффект синхрони-
зируется с внешними сообщениями MIDI Clock. Если “BPM”
установлен в одно из значений из диапазона 40 — 240, то в
качестве темпа выбирается это значение.
Фильтр/динамика
Эффекты, управляющие фильтрами и динамикой.
000: No Effect
Опция используется, когда обрабатывать сигнал эффектом не
требуется. На выход подается прямой (необработанный) сиг-
нал.
001: St. Amp Simulat
(Stereo Amp Simulation)
Эффект моделирует частотные характеристики гитарных уси-
лителей. Также эффект хорошо звучит на звуках органа и
ударных.
а
Amplifier Type
SS, EL84, 6L6
Тип гитарного усилителя
б
Wet/Dry
Dry, 1:99...99:1, Wet
Баланс обработанного и прямого сигналов
б
(Src)
Off...Tempo
Источник модуляции баланса эффекта
б
(Amount)
-100...+100
Глубина модуляции баланса эффекта
,
,
122
Эффекты 18-1
••
Korg PA80. Руководство пользователя.
Left
Right
Send
Блок эффекта
Блок-схема
BPM/MIDI Sync: LFO
LFO
BPM/MIDI Sync: время задержки
L
R
Dry Wet
Dry
Wet
Left
Right
Wet / Dry
Wet / Dry
Stereo In - Stereo Out
Amp Simulation Filter
Amp Simulation Filter
