11 Приложение
VEGAFLEX 81 • Foundation Fieldbus
44215-R
U-130930
2
4
5
3
1
2
4
5
3
1

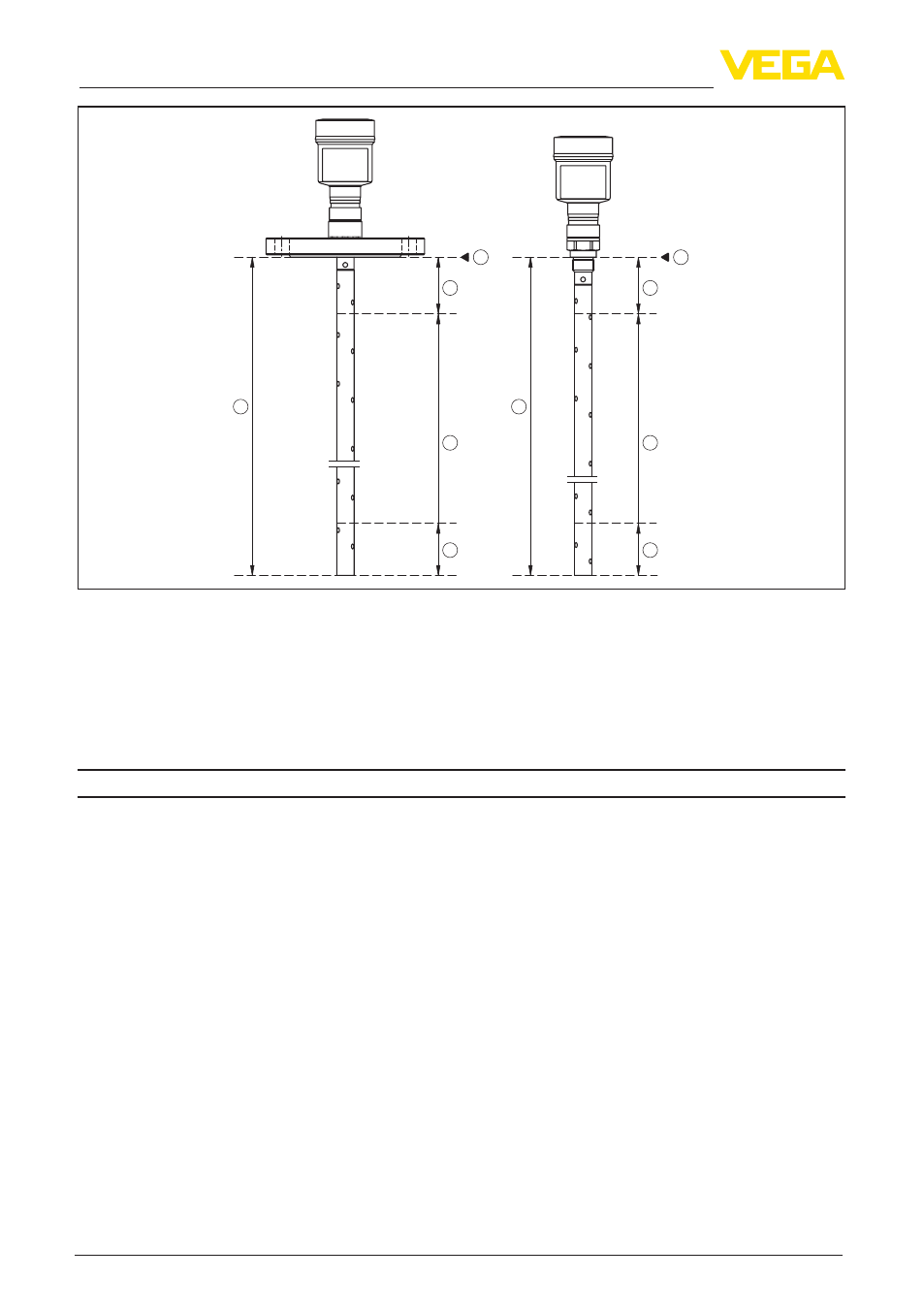

Рис. 38: Диапазоны измерения - VEGAFLEX 81
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Channel Numbers
Ʋ Channel 1
Значение процесса
Ʋ Channel 8
Температура электроники
Ʋ Channel 9
Скорость счета
Скорость передачи
31,25 Кбит/с
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d
16 mA, ±0,5 mA
