25
5 Подключение к источнику питания
VEGAFLEX 81 • Foundation Fieldbus
44215-R
U-130930
+
Bus
2
1
2
( )
(-)
1

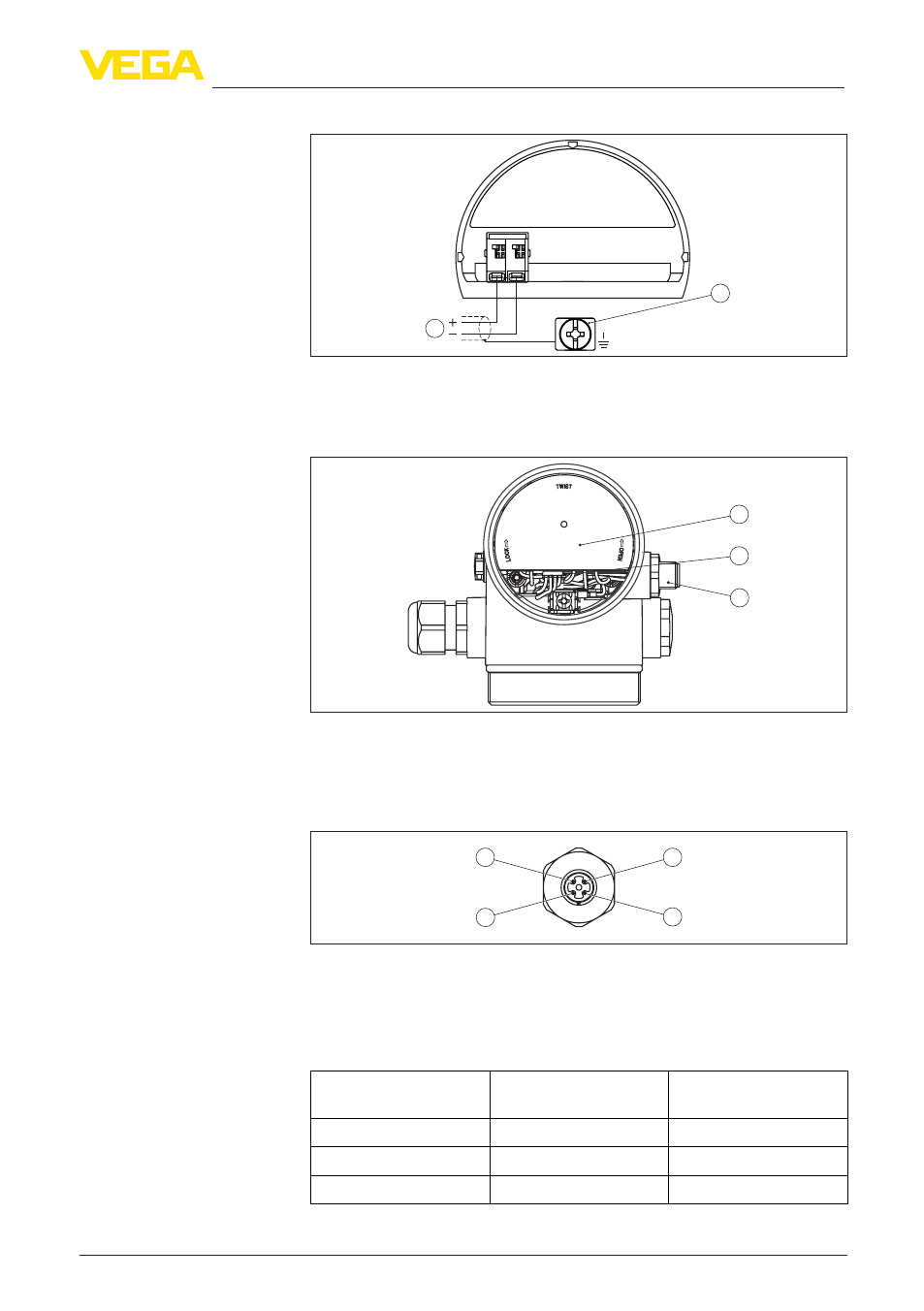

Рис. 16: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
3
1
2
Рис. 17: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3
4
1
2
Рис. 18: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Отсек подключения
Отсек электроники
Назначение контактов
штекерного разъема
