22
5 Подключение к источнику питания
VEGAFLEX 81 • Foundation Fieldbus
44215-R
U-130930
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /
Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунок ниже действителен для исполнения без взрывозащиты,
исполнения с искробезопасной цепью (Ex ia) и исполнения со
взрывонепроницаемой оболочкой (Ex d).
1 2 ( ) (-)
1
5
0
1
0
1
+ 6 7 8
Bus
2
3
4
5

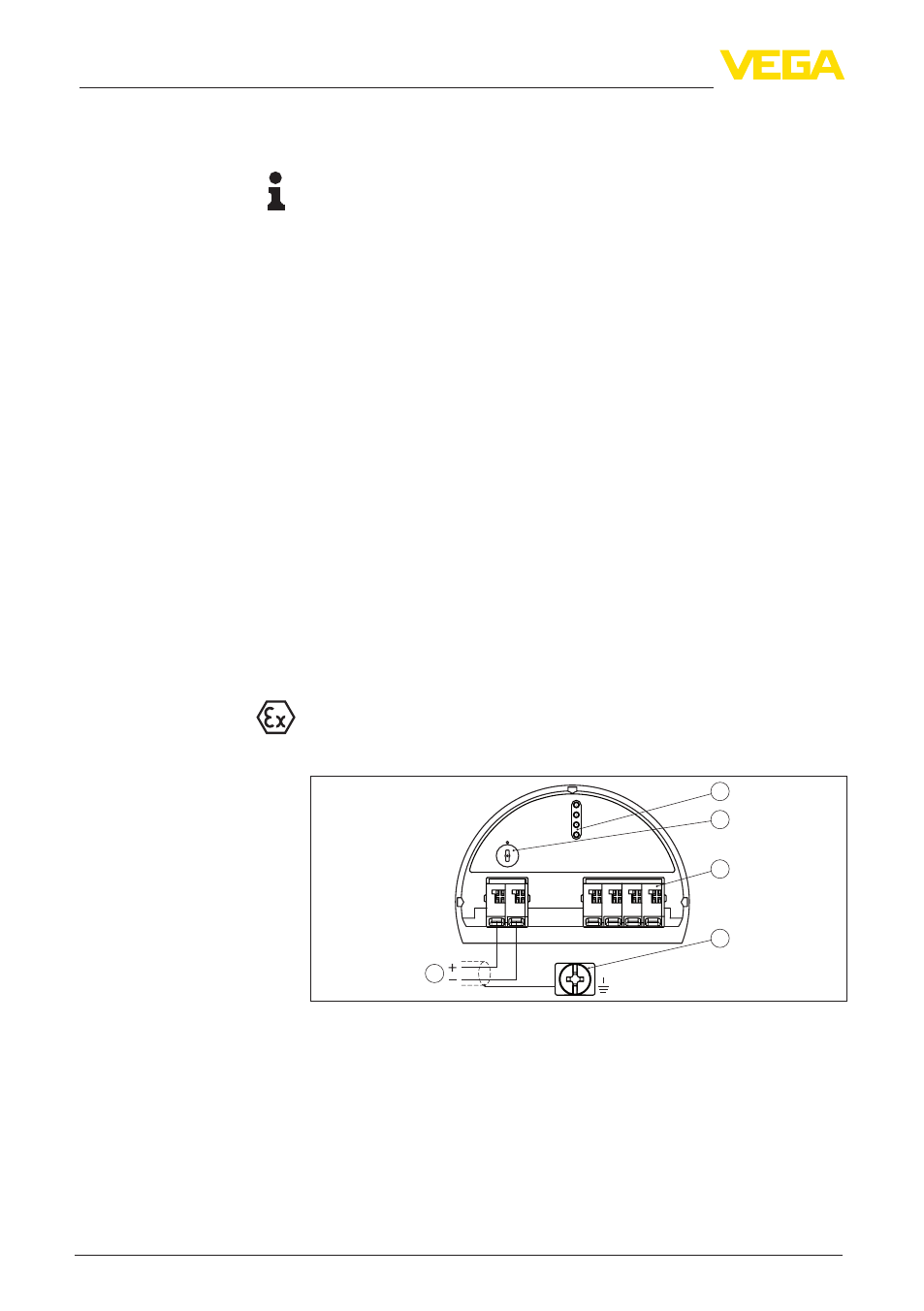

Рис. 11: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Переключатель моделирования ("1" = режим работы с разрешением
моделирования)
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
