3 Описание изделия
VEGAFLEX 81 • Foundation Fieldbus
44215-R
U-130930
TS
d1
h1
h2
d2
1
L2
L1
L3

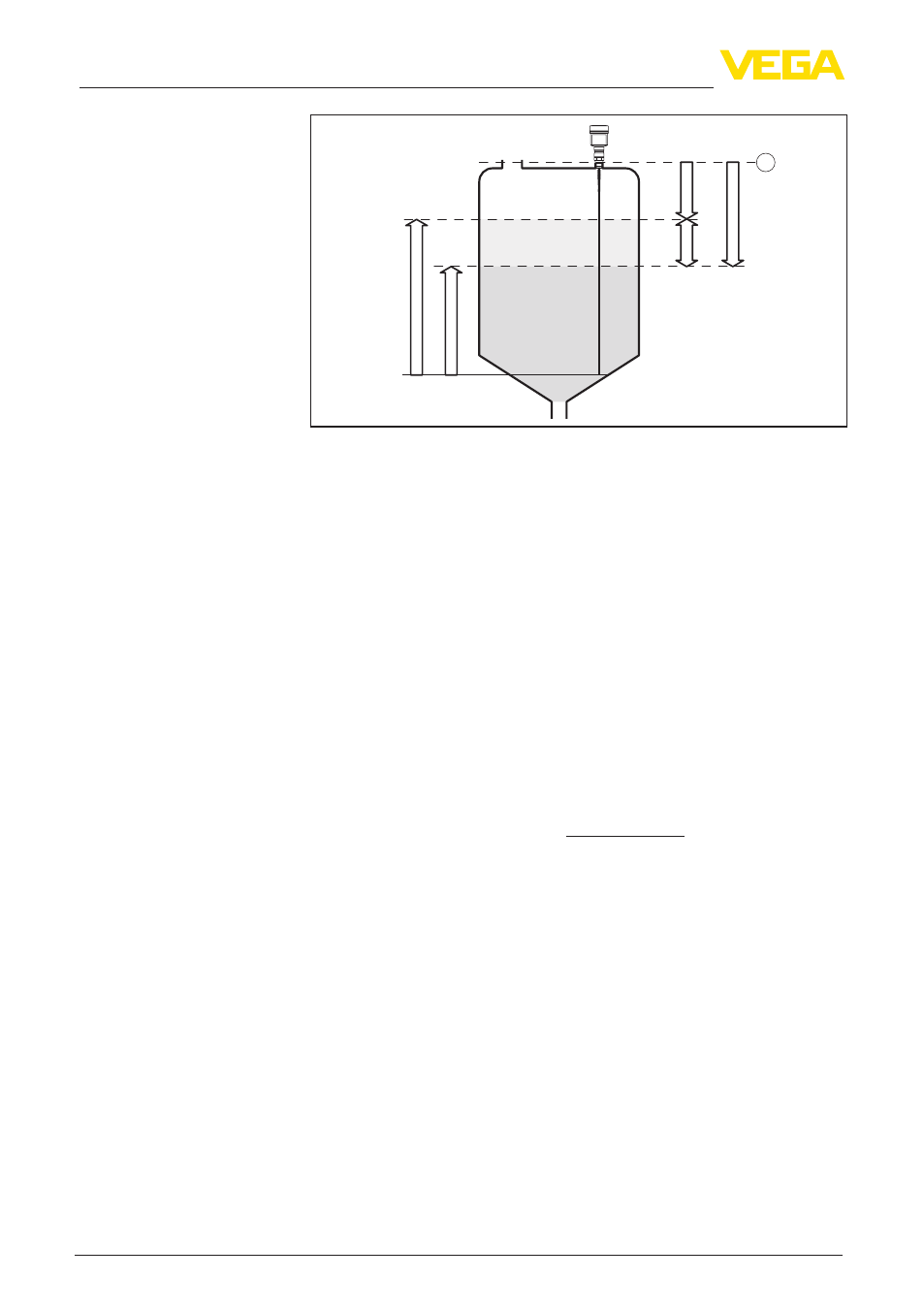

Рис. 5: Измерение межфазного уровня
1 Базовая плоскость датчика (уплотнительная поверхность
присоединения)
d1 Расстояние до межфазного уровня
d2 Расстояние до уровня
TS Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1 Нижний продукт
L2 Верхний продукт
L3 Газовая фаза
Верхний продукт (L2)
•
Верхний продукт непроводящий
•
Должно быть известно значение диэлектрической
проницаемости верхнего продукта или актуальное
расстояние до уровня раздела фаз (требуется ввод). Мин.
диэлектрическая проницаемость: 1,6. Список значений
диэлектрической проницаемости различных продуктов см. на
нашей домашней странице:
•
Верхний продукт не является смесью и имеет постоянный
состав
•
Верхний продукт однородный и неслоистый
•
Минимальная толщина верхнего продукта 50 мм (1.97 in)
•
Ясный раздел с нижним продуктом, эмульсионная фаза или
слой суспензии макс. 50 мм (1.97 in)
•
Желательно отсутствие пены на поверхности верхнего
продукта
Нижний продукт (L1)
•
Предпочтительно, если нижний продукт электропроводящий.
Диэлектрическая проницаемость нижнего продукта
должна быть не менее, чем на 10 больше диэлектрической
проницаемости верхнего продукта, например:
диэлектрическая проницаемость верхнего продукта равна
2, тогда диэлектрическая проницаемость нижнего продукта
должна быть не менее 12.
Условия для измерения
межфазного уровня
