6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • Foundation Fieldbus
44215-R
U-130930

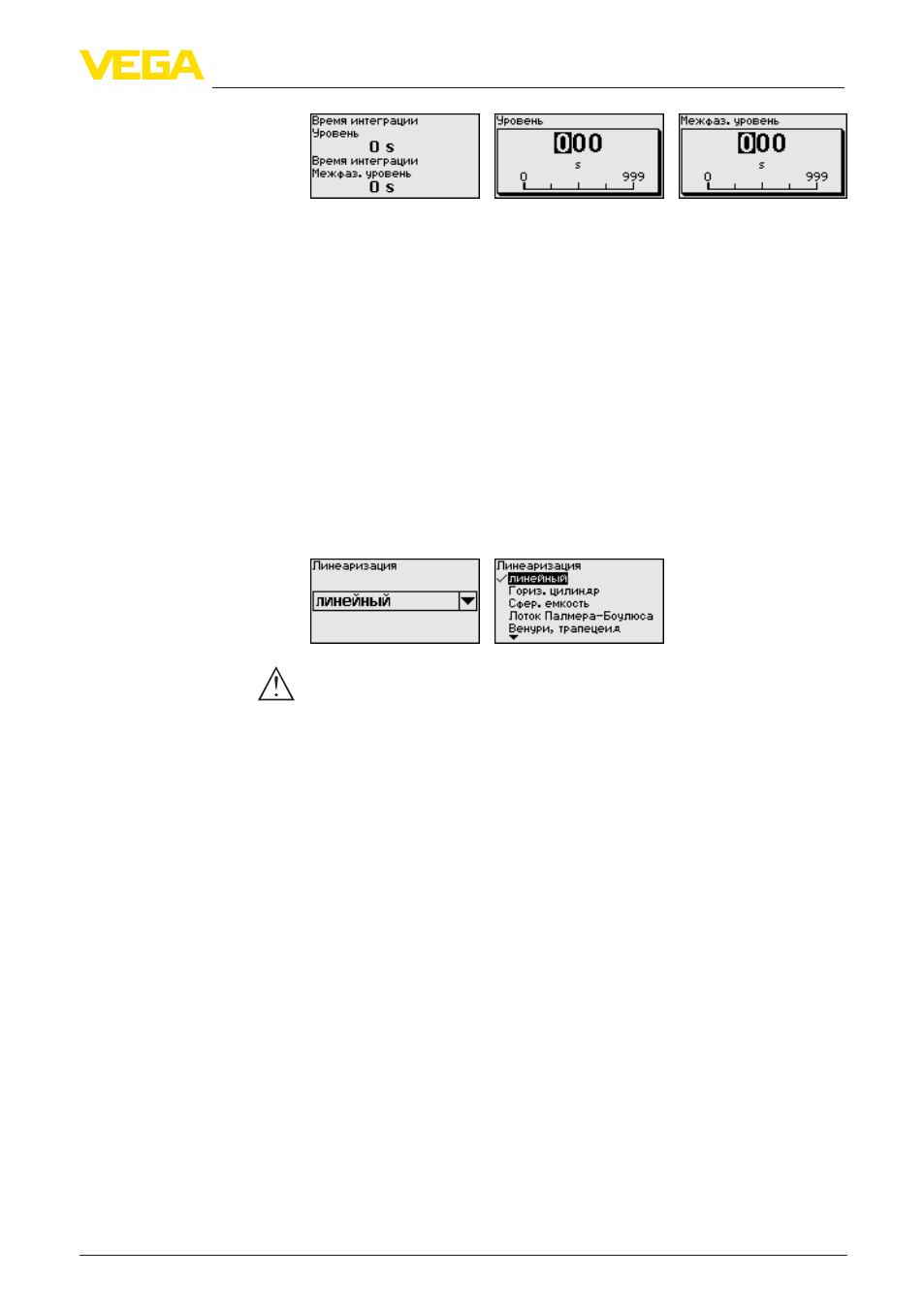

Заводская установка демпфирования 0 s.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Линеаризация действует для индикации измеренных
значений и для токового выхода. Посредством активирования
соответствующей кривой линеаризации, будет правильно
индицироваться объем заполнения емкости в процентах. Если
объем заполнения должен показываться не в процентах, а,
например, в литрах или килограммах, можно в меню "Дисплей"
дополнительно задать пересчет.
Внимание!
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
Далее нужно ввести значения для емкости, например высоту
емкости и коррекцию патрубка.
При нелинейной форме емкости, введите высоту емкости и
коррекцию патрубка.
Для высоты емкости нужно ввести полную высоту емкости.
Для коррекции патрубка нужно ввести высоту патрубка над
верхним краем емкости. Если патрубок лежит ниже верхнего
края емкости, то это значение вводится с отрицательным
знаком.
Начальная установка -
Линеаризация
