5 Подключение к источнику питания

VEGAFLEX 81 • Foundation Fieldbus

44215-R

U-130930

Контактный штырек Цвет соединительно-

го кабеля в датчике

Клемма блока элек-

троники

Pin 4

Черный

8

5.6 Схема подключения - исполнение IP 66/

IP 68, 1 bar

1

2

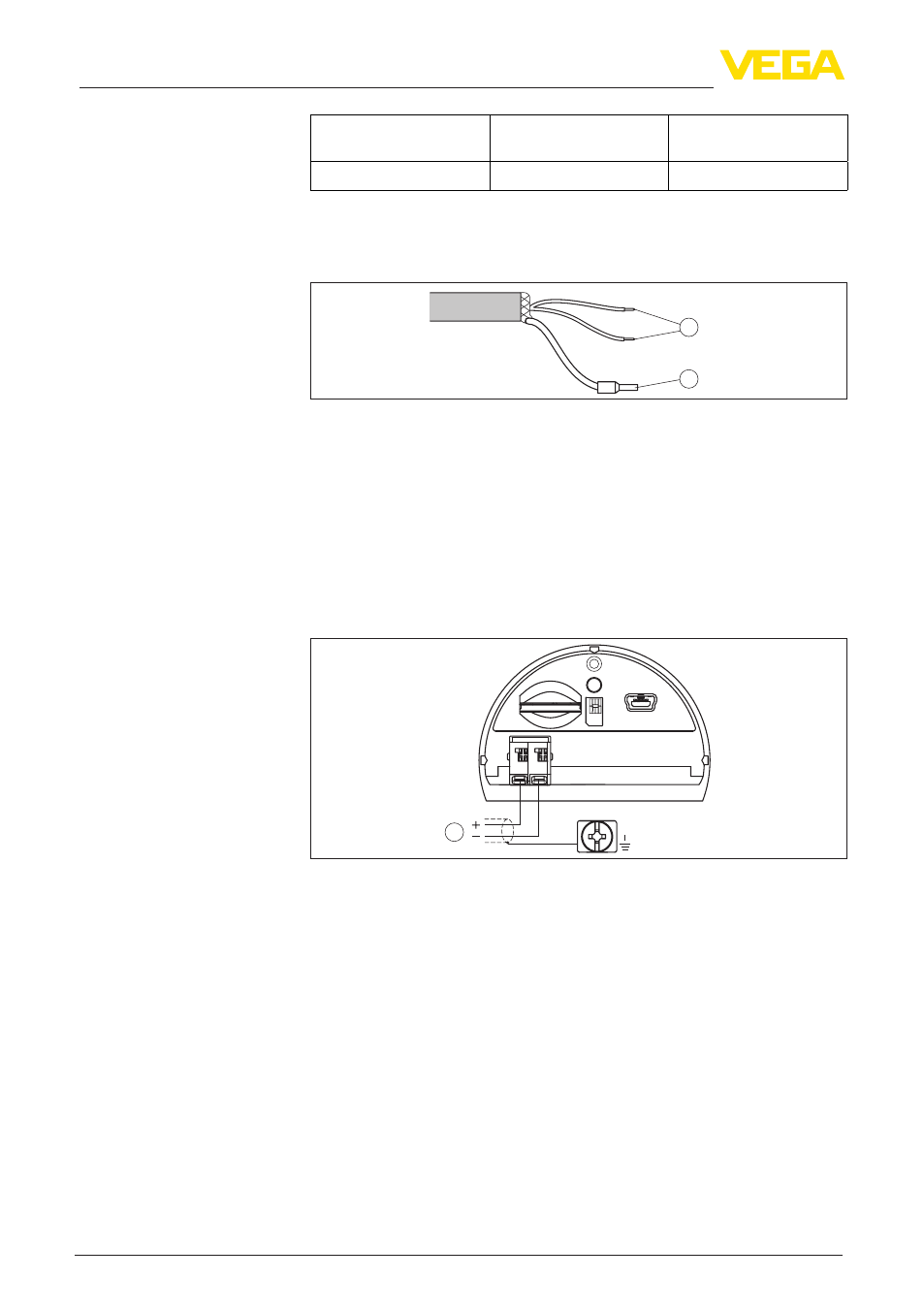

Рис. 19: Назначение проводов постоянно подключенного соединительного

кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе

формирования сигнала

2 Экранирование

5.7 Дополнительные блоки электроники

Модуль мобильной связи PLICSMOBILE предназначен для

передачи измеренных значений и удаленного параметрирования

через GSM/GPRS.

1

USB

Status

Test

SIM-Card

1

2

+

( )

(-)

Рис. 20: Отсек подключения встроенного модуля мобильной связи

PLICSMOBILE
1 Питание

Подробную информацию см. в Инструкции "Модуль мобильной

связи GSM/GPRS PLICSMOBILE".

5.8 Фаза включения

После подключения VEGAFLEX 81 к шинной системе в течение

прибл. 30 секунд производится самопроверка устройства.

Выполняется следующее:

Внутренняя проверка электроники

Индикация типа устройства, версии аппаратного и

программного обеспечения, обозначения места измерения

(на дисплее или ПК)

Назначение прово-

дов соединительного

кабеля

Дополнительная

электроника - модуль

мобильной связи

PLICSMOBILE
