11 Приложение
VEGAFLEX 81 • HART - со встроенным аккумулятором
44640-R
U-130510
VEGAFLEX 81, стержневое исполнение
1
2
L
SW 36 (1.42") (G¾, ¾ NPT)
SW 41 (1.61") (G1, 1 NPT)
SW 46 (1.81") (G1½, 1½ NPT)
G¾, ¾ NPT,
G1, 1 NPT,
G1½, 1½ NPT
22 mm (0.87"
)
46 mm (1.81"
)
ø 8 mm
(0.32")
L
30mm (1.18"
)
ø 12¨mm
(0.47")
SW 55 mm
(2.17")
51 mm (2.01"
)
G1½, 1½ NPT

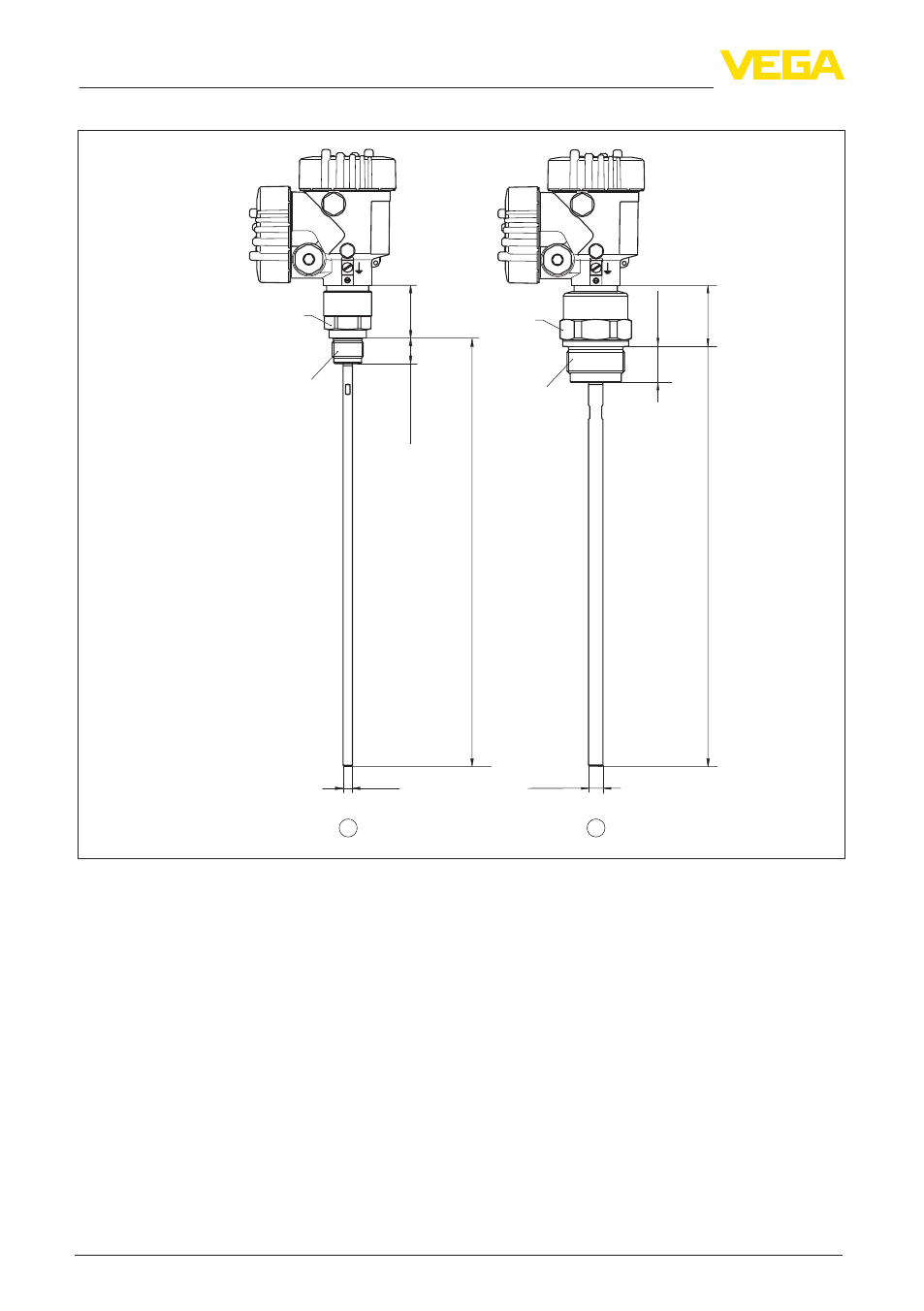

Рис. 49: VEGAFLEX 81, резьбовое исполнение
L Длина датчика, см. "Технические данные"
1 Стержневое исполнение ø 8 mm (0.315 in)
2 Стержневое исполнение ø 12 mm (0.472 in)
