11 Приложение
VEGAFLEX 81 • HART - со встроенным аккумулятором
44640-R
U-130510
Ʋ Пластиковый корпус
IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar)
5)
Ʋ Корпус из алюминия или нерж.
стали ( точное литье) - вариант
IP 66/IP 68 (1 bar)
Категория перенапряжений
III
Класс защиты
III
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools", а также через www.vega.com/downloads и "Zulassungen".
11.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .
Корпус
1
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

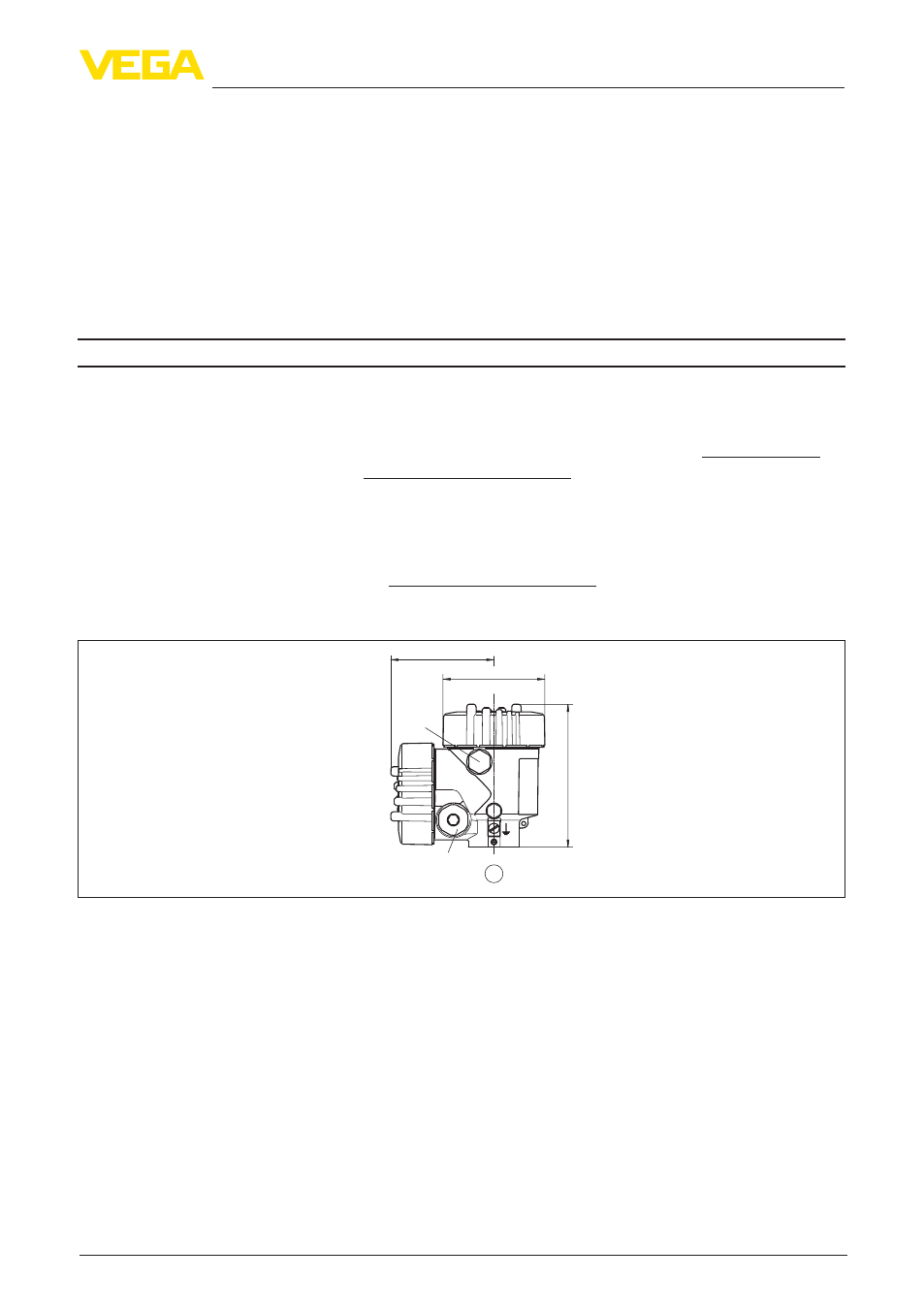

Рис. 46: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
5)
Условием соблюдения данной степени защиты является применение подходящего кабеля и правиль-
ный монтаж.
