24
5 Подключение к источнику питания
VEGAFLEX 81 • HART - со встроенным аккумулятором
44640-R
U-130510
5 6 7 8
4...20mA
2
1 2 +
( ) (-)
1

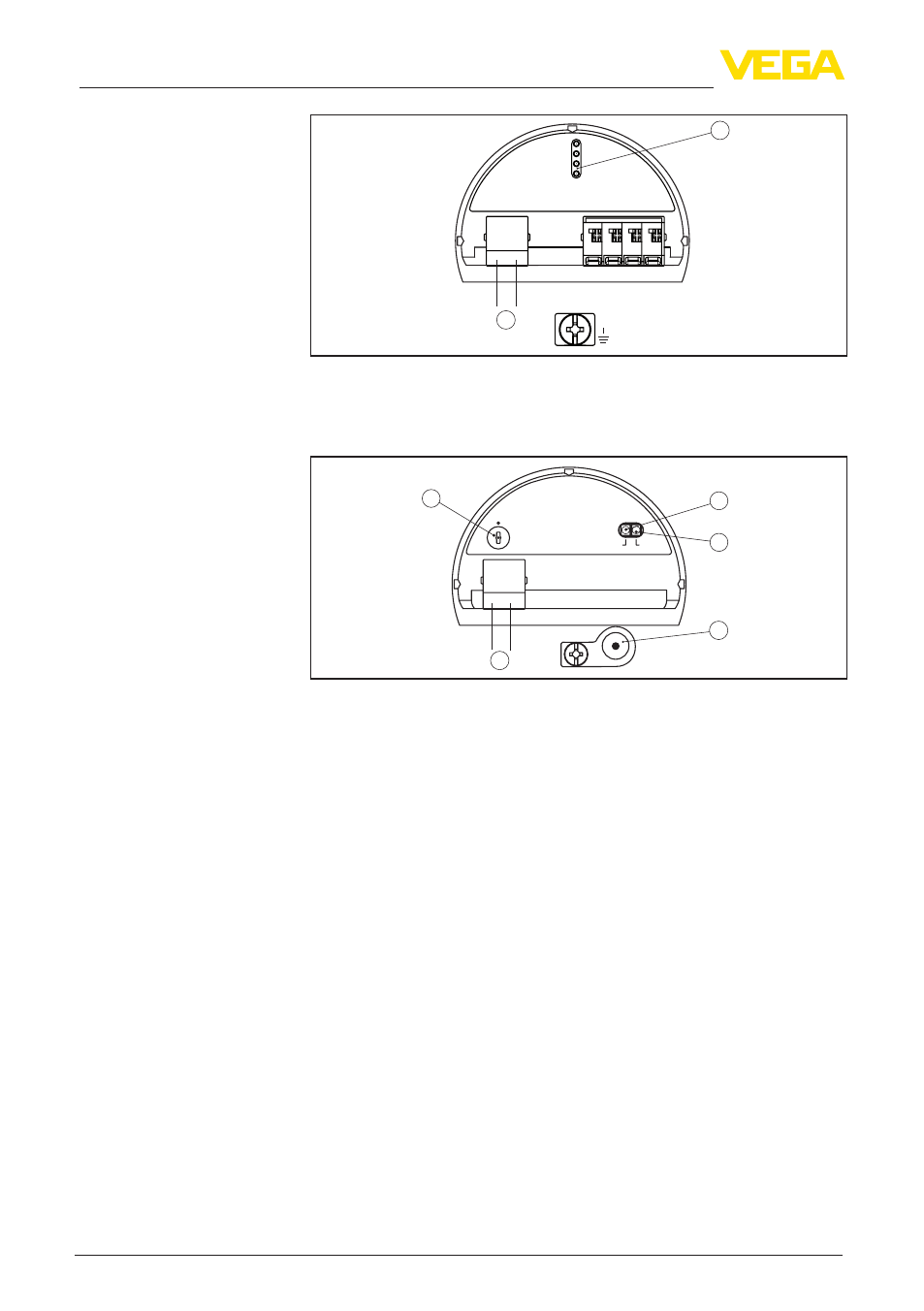

Рис. 15: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Контакты для модуля индикации и настройки
2
4
3
5
0
5
1
6
2
7 3 8
4
9
modes
4 ON/OFF
3 ON/OFF 1h
1,2 OFF
Charge Accu
5..9 auto cycle
1 2 + ( ) (-)
1
Рис. 16: Отсек питания
1 Внутреннее соединение с гнездом для зарядного устройства
2 Переключатель режимов работы
3 Зеленый светодиод, ход зарядки
4 Желтый светодиод, состояние зарядки
5 Гнездо для зарядного устройства
Переключатель режима работы позволяет выбрать следующие
режимы:
•
0 = Датчик выключен, светодиоды показывают состояние
аккумулятора
•
1, 2 = Датчик выключен, светодиоды выключены
•
3 = Датчик включен в течение 1 часа после нажатия кнопки
(состояние при поставке)
•
4 = Датчик включен продолжительно, включение/выключение
через кнопку
•
5 = Датчик включается на 3 минуты каждые 30 минут
•
6 = Датчик включается на 3 минуты каждый час
•
7 = Датчик включается на 3 минуты каждые 6 часов
•
8 = Датчик включается на 3 минуты каждые 12 часов
•
9 = Датчик включается на 3 минуты каждые 24 часа
Зеленый светодиод показывает ход зарядки:
•
Светодиод мигает = аккумулятор заряжается
Отсек электроники
Отсек питания
