11 Приложение
VEGAFLEX 81 • HART - со встроенным аккумулятором
44640-R
U-130510
Ʋ Стержень: ø 12 мм (0.472 in)
10 Nm (7.38 lbf ft)
Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Уровень жидкостей
Минимальная диэлектрическая проницаемость продукта
Ʋ Тросовые измерительные зонды
ε
r
≥ 1,6
Ʋ Стержневые измерительные зонды ε
r
≥ 1,6
2
4
5
3
2
4
5
3
1
1

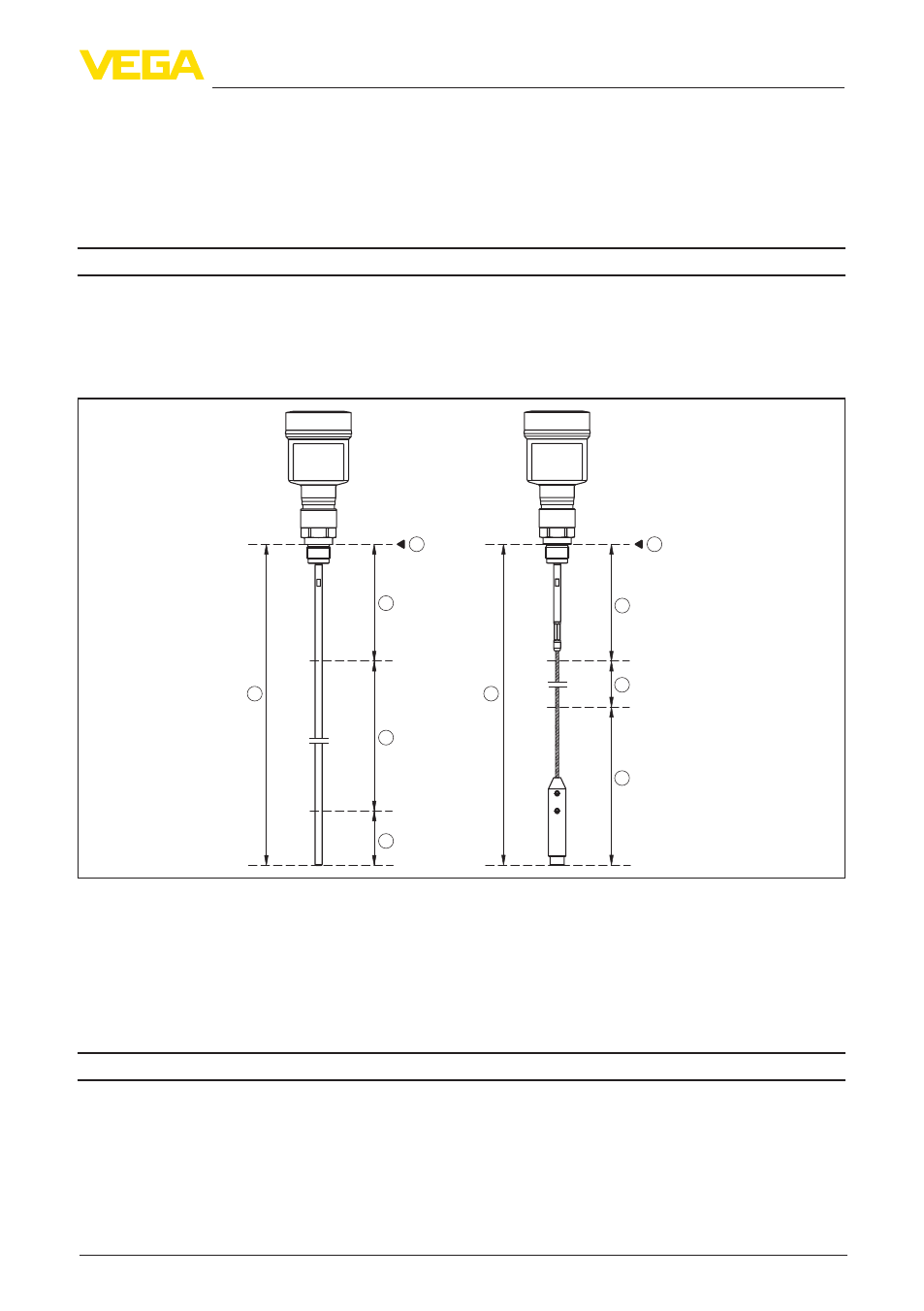

Рис. 38: Диапазоны измерения - VEGAFLEX 81
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
+860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
