5 Подключение к источнику питания
VEGAFLEX 81 • HART - со встроенным аккумулятором
44640-R
U-130510
5 Подключение к источнику питания
5.1 Подключение зарядного устройства
Перед пуском устройства в эксплуатацию рекомендуется
полностью зарядить встроенный аккумулятор. Длительность
зарядки см. в гл. "Технические данные".
Зарядное устройство вставляется в гнездо в отсеке питания, см.
гл. "Схема подключения".
Светодиоды в отсеке питания показывают ход и состояние
зарядки аккумулятора, см. гл. "Схема подключения".
При необходимости экранированного кабеля, кабельный экран
следует подключить к потенциалу земли с обеих сторон. В
датчике экран должен быть подключен непосредственно к
внутренней клемме заземления. Внешняя клемма заземления
на корпусе должна быть низкоомно соединена с выравниванием
потенциалов.
При вероятности возникновения уравнительных токов,
подключение на стороне формирования сигнала должно
осуществляться через керамический конденсатор (например,
1 nF, 1500 V). Тем самым подавляются низкочастотные
уравнительные токи, но сохраняется защитный эффект против
высокочастотных помех.
5.2 Схема подключения
2
1

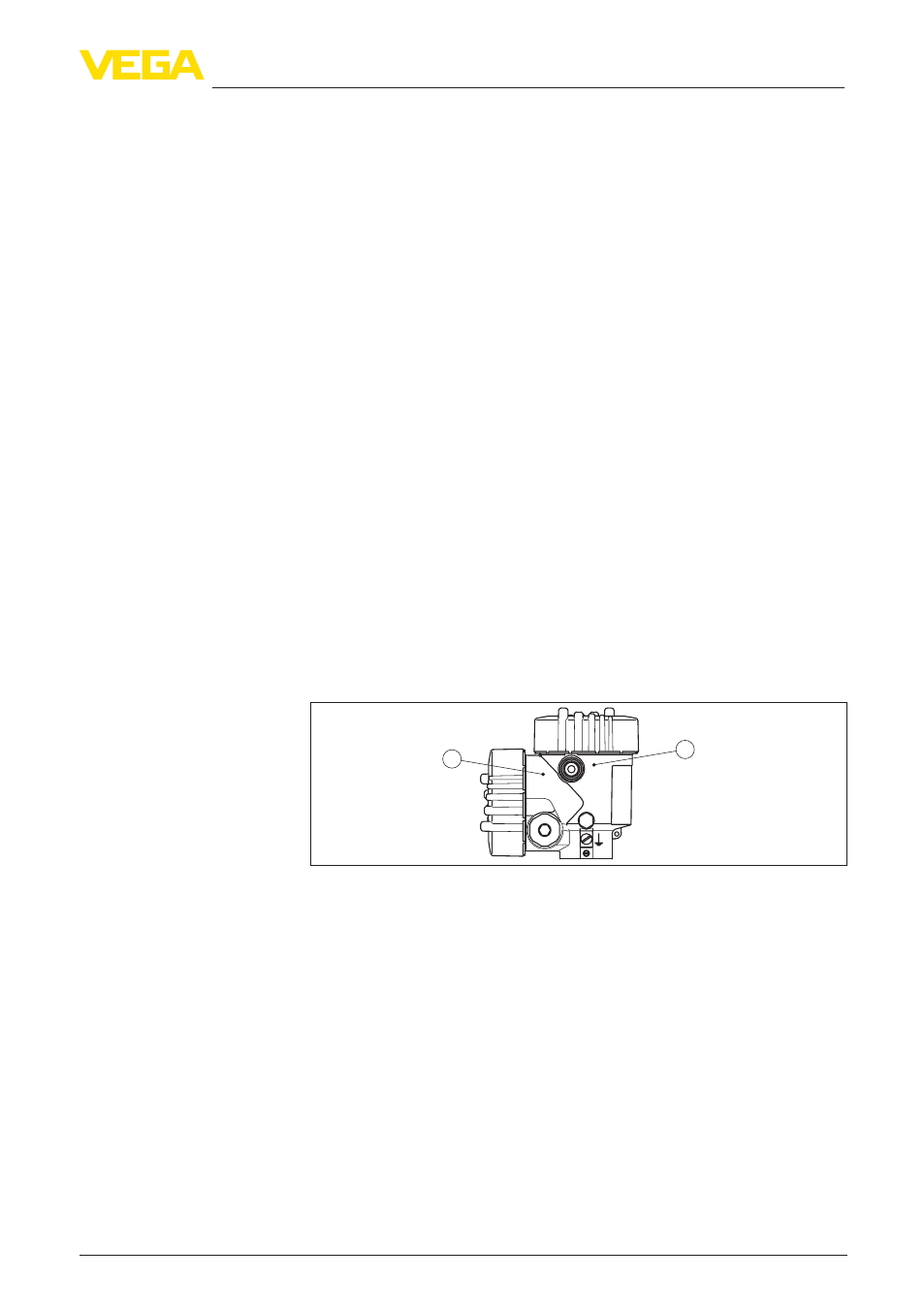

Рис. 14: Положение отсека питания и электроники
1 Отсек питания (аккумулятор)
2 Отсек электроники
Экранирование кабеля
и заземление
Общий обзор
