Инструкция по эксплуатации VEGA VEGAFLEX 81 HART - integrated accumulator
Страница 36
36

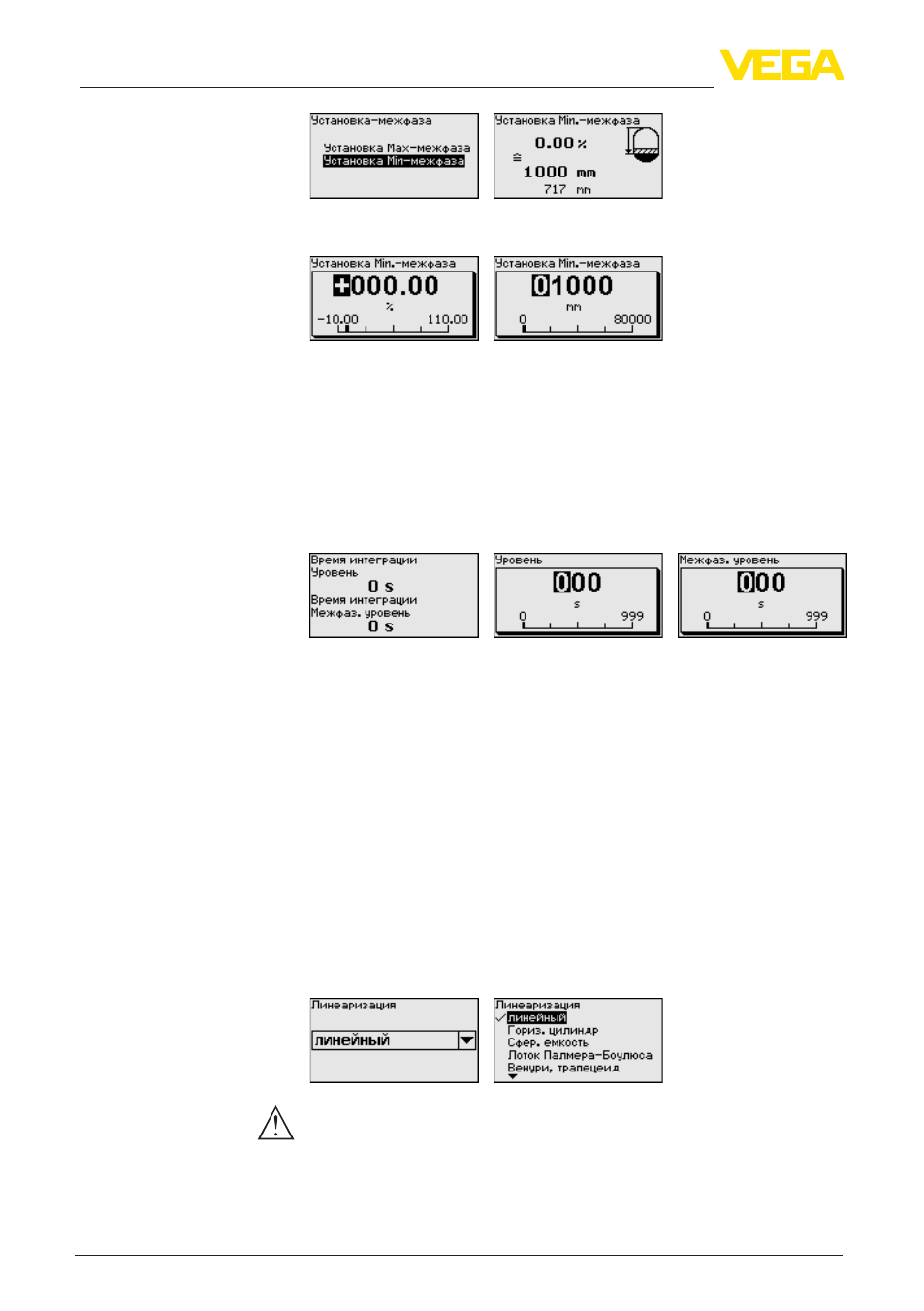

6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • HART - со встроенным аккумулятором
44640-R
U-130510
Если было выбрано "Нет", можно задать отдельную установку
для измерения межфазы.
Введите расстояние в метрах, соответствующее этому
процентному значению для пустой емкости.
Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время
интеграции в пределах 0 … 999 сек.
Если в меню "Применение" было выбрано измерение межфазы,
то демпфирование для уровня и для межфазы можно задать
отдельно.
Заводская установка демпфирования 0 s.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Линеаризация действует для индикации измеренных
значений и для токового выхода. Посредством активирования
соответствующей кривой линеаризации, будет правильно
индицироваться объем заполнения емкости в процентах. Если
объем заполнения должен показываться не в процентах, а,
например, в литрах или килограммах, можно в меню "Дисплей"
дополнительно задать пересчет.
Осторожно!
При применении датчика в системе защиты от переполнения по
WHG необходимо учитывать следующее:
Если выбрана какая-либо кривая линеаризации, то
измерительный сигнал более не будет обязательно линейно
пропорционален уровню заполнения. Это следует учитывать при
Начальная установка -
Демпфирование
Начальная установка/
Линеаризация
