11 Приложение
POINTRAC 31 • Profibus PA
43835-R
U-130731
L

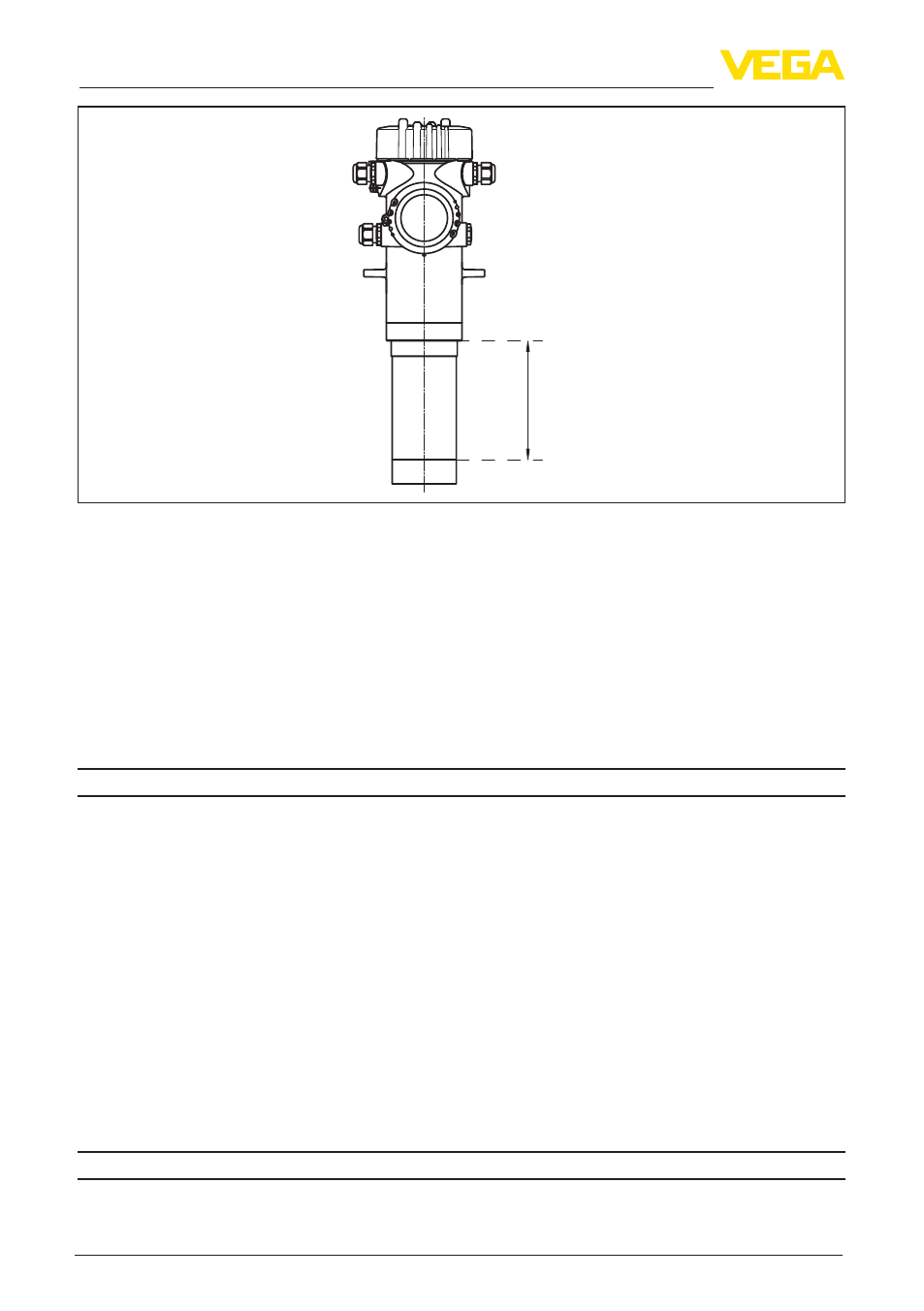

Рис. 18: Данные для входной величины
L Диапазон измерения (диапазон, в котором должна лежать точка переключения)
Диапазон измерения
152 мм (6 in) или 304 мм (12 in)
Аналоговый вход
Ʋ Вид входа
4 … 20 mA, пассивный
Ʋ Внутренняя нагрузка
250 Ω
Переключающий вход
Ʋ Тип входа - открытый коллектор
10 mA
Ʋ Тип входа - релейный контакт
100 mA
Выходная величина
Выход
Ʋ Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Ʋ Адрес датчика
126 (заводская установка)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Профиль Profibus-PA
3.02
Число FB с AI (функциональные блоки
с аналоговым входом)
3
Значения по умолчанию
Ʋ 1. FB
PV
Ʋ 2. FB
Температура электроники
Ʋ 3. FB
Скорость счета
Значение тока
10 mA, ±0.5 mA
Релейный выход
Выход
Релейный выход (SPDT), сухой контакт
