5 Подключение к источнику питания
POINTRAC 31 • Profibus PA
43835-R
U-130731
1

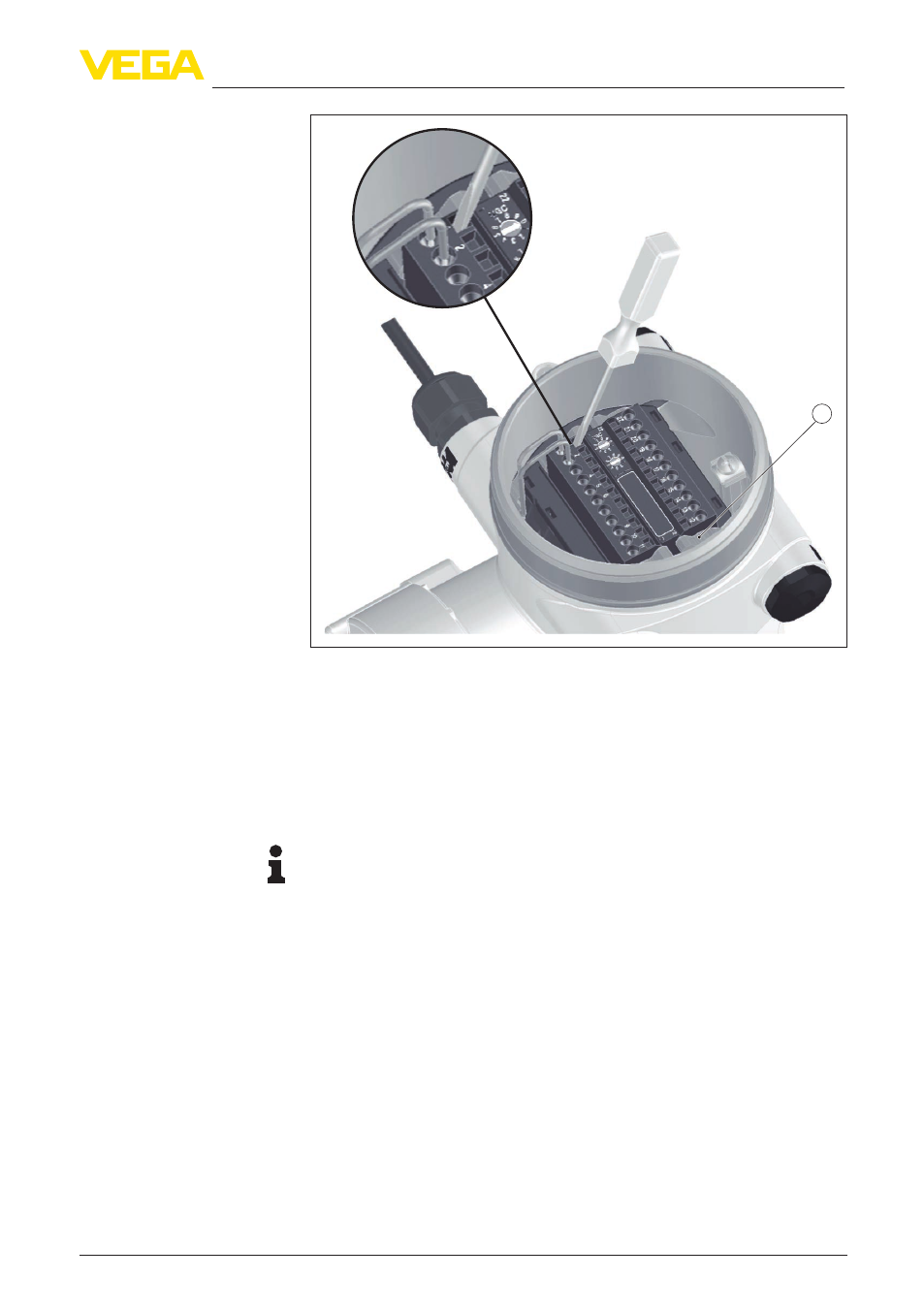

Рис. 7: Подключение: шаги 4 и 5
1 Фиксация клеммных блоков
5. Маленькую отвертку плотно вставить в прямоугольное
стопорное отверстие соответствующей соединительной
клеммы.
6. Провода вставить в круглые отверстия клемм в соответствии
со схемой подключения.
Информация:
Жесткие провода и гибкие провода с наконечниками могут
прямо вставляться в отверстия клемм. В случае гибких проводов
без наконечника, открыть отверстие клеммы, плотно вставив
маленькую отвертку в прямоугольное стопорное отверстие. При
удалении отвертки отверстие клеммы снова закроется.
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
Чтобы снова отсоединить кабель, плотно вставить
маленькую отвертку в прямоугольное стопорное отверстие в
соответствии с рисунком.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
