5 Подключение к источнику питания
POINTRAC 31 • Profibus PA
43835-R
U-130731
5 6 7 8
2
3
4
1
2
+
( )
(-)
1

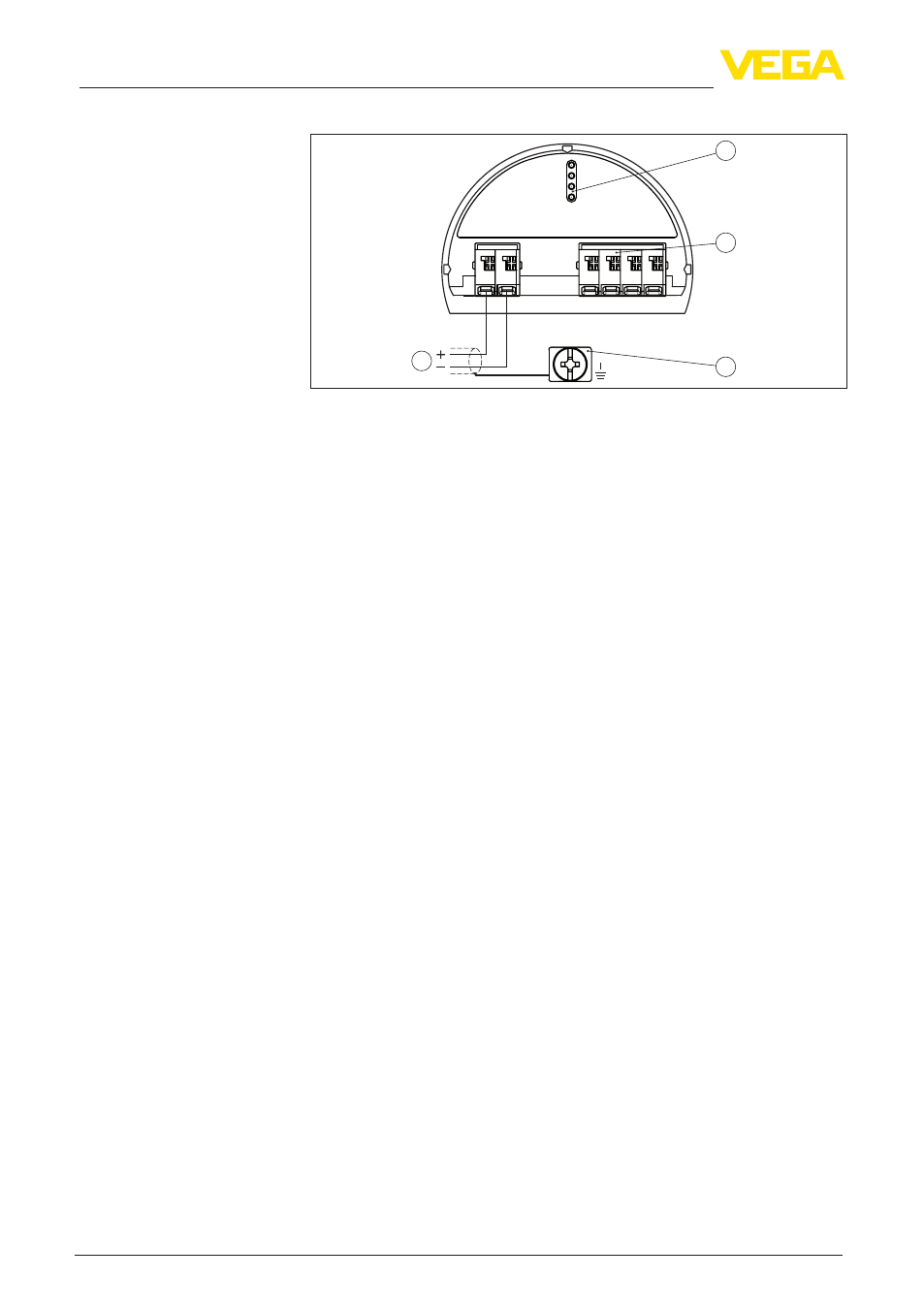

Рис. 11: Отсек настройки и подключения (Ex ia) у устройств с
искробезопасным токовым выходом
1 Соединительные клеммы для Profibus PA
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
настройки
4 Клемма заземления
5.3 Установка адреса устройства
Каждому устройству Profibus-PA должен быть присвоен адрес.
Допустимые адреса лежат в диапазоне от 0 до 126. Каждый
адрес может быть присвоен только один раз в одной сети
Profibus-PA. Датчик опознается системой управления только при
правильной установке адреса.
В состоянии при поставке с завода установлен адрес 126,
который может использоваться для функциональной проверки
и для подключения к имеющейся сети Profibus-PA. Затем
адрес должен быть изменен, чтобы можно было подключать
дальнейшие устройства.
Для установки адреса используются следующие средства:
•
Переключатели установки адреса в отсеке электроники
устройства (аппаратная установка адреса)
•
Модуль индикации и настройки (программная установка
адреса)
•
PACTware/DTM (программная установка адреса)
Аппаратная адресация действует, если на устройстве
посредством переключателей выбора адреса установлен
адрес меньше 126. В этом случае программная адресация
не действует, действительным является установленный
аппаратный адрес.
Отсек настройки и под-
ключения (устройства
с искробезопасным
токовым выходом)
Адрес устройства
Аппаратная адресация
