Инструкция по эксплуатации VEGA POINTRAC 31 Profibus PA
Страница 31
31

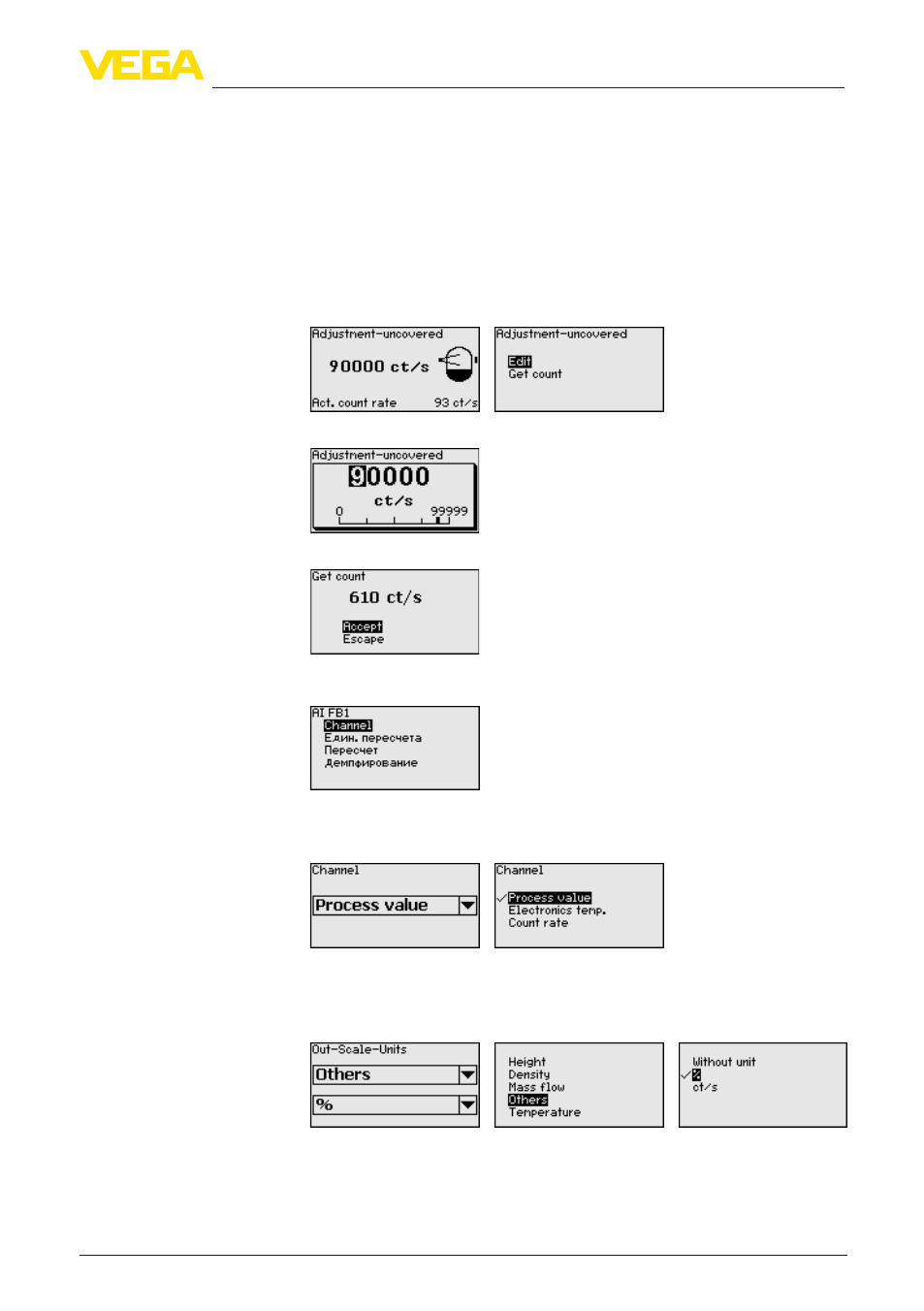

6 Начальная установка с помощью модуля индикации и настройки
POINTRAC 31 • Profibus PA
43835-R
U-130731
В этом меню можно задать, при какой максимальной скорости
счета (ct/s) датчик должен переключаться.
Опорожните емкость до уровня, где POINTRAC 31 не покрыт
продуктом.
При этом получается максимальная скорость счета (ct/s) для
Установки - не покрыт.
Скорость счета вводится вручную или, что в любом случае
предпочтительнее, можно дать POINTRAC 31 определить
скорость счета.
Можно точку установки (ct/s) ввести вручную.
Можно дать POINTRAC 31 определить точку установки.
Меню Function Block 1 (FB1) включает подменю настроек.
В меню "Channel" задается измеряемая величина для данного
выхода.
В меню "Единицы пересчета" определяется величина и
единицы пересчета для скорости счета на дисплее, например в
процентах.
В меню "Пересчет" определяется формат пересчета на дисплее
и пересчет измеренного значения для 0 % и 100 %.
Начальная установка -
AI FB1
Начальная установка -
AI FB1 - Channel
Начальная установ-
ка - AI FB1 - Единицы
пересчета
Начальная установка -
AI FB1 - Пересчет
