VEGA POINTRAC 31 Profibus PA - Инструкция (Страница 15)

15
4 Монтаж
POINTRAC 31 • Profibus PA
43835-R
U-130731
Сигнализация предельного уровня - сигнализация
минимального уровня

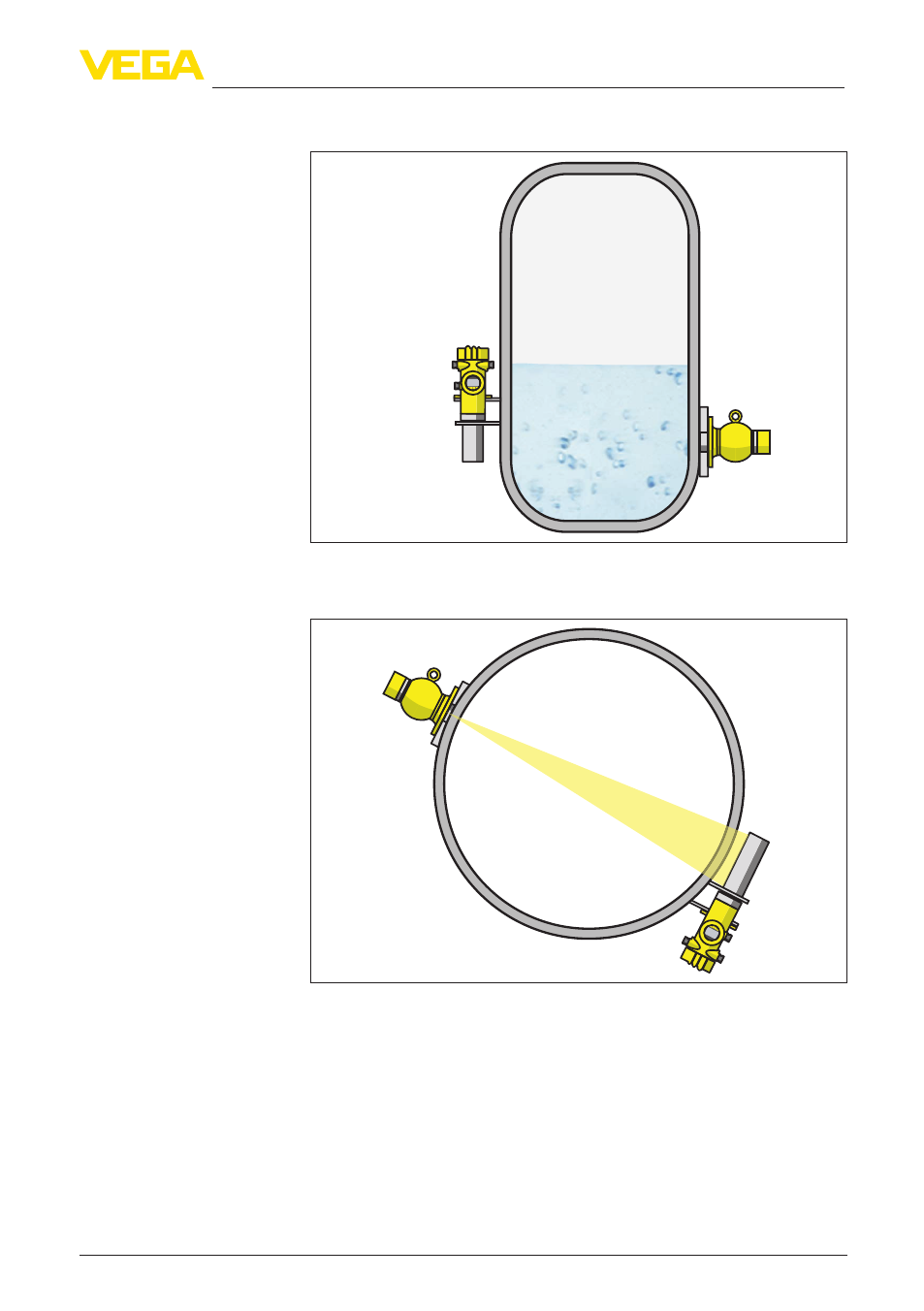

Рис. 5: POINTRAC 31 для сигнализации минимального уровня (в покрытом
состоянии)
Рис. 6: POINTRAC 31 для сигнализации предельного уровня (вид сверху)
POINTRAC 31 хорошо применим для сигнализации уровня
сыпучих продуктов с малой плотностью. Устройство монтируется
горизонтально на высоте требуемой точки переключения.
При этом защитный держатель источника VEGASOURCE
монтируется с поворотом на 90°, чтобы получить наиболее
широкий угол излучения.
Когда заполняющий продукт перекрывает излучение, излучение
ослабляется заметно сильнее, и точка переключения становится
тем надежнее.
Сыпучие продукты с ма-
лой плотностью
