6 Начальная установка с помощью
модуля индикации и настройки
6.1 Установка модуля индикации и настройки
Модуль индикации и настройки можно установить на датчике
и снять с него в любой момент. Для этого не нужно отключать
питание.
Выполнить следующее:
1. Отвинтить малую крышку корпуса.
2. Установить модуль индикации и настройки в желаемое
положение на электронике (возможны четыре положения со
сдвигом на 90°).
3. Установить модуль индикации и настройки на электронике и
слегка повернуть вправо до щелчка.
4. Туго завинтить крышку корпуса со смотровым окошком.
Для демонтажа выполнить описанные выше действия в
обратном порядке.
Питание модуля индикации и настройки осуществляется от
датчика.
1
2

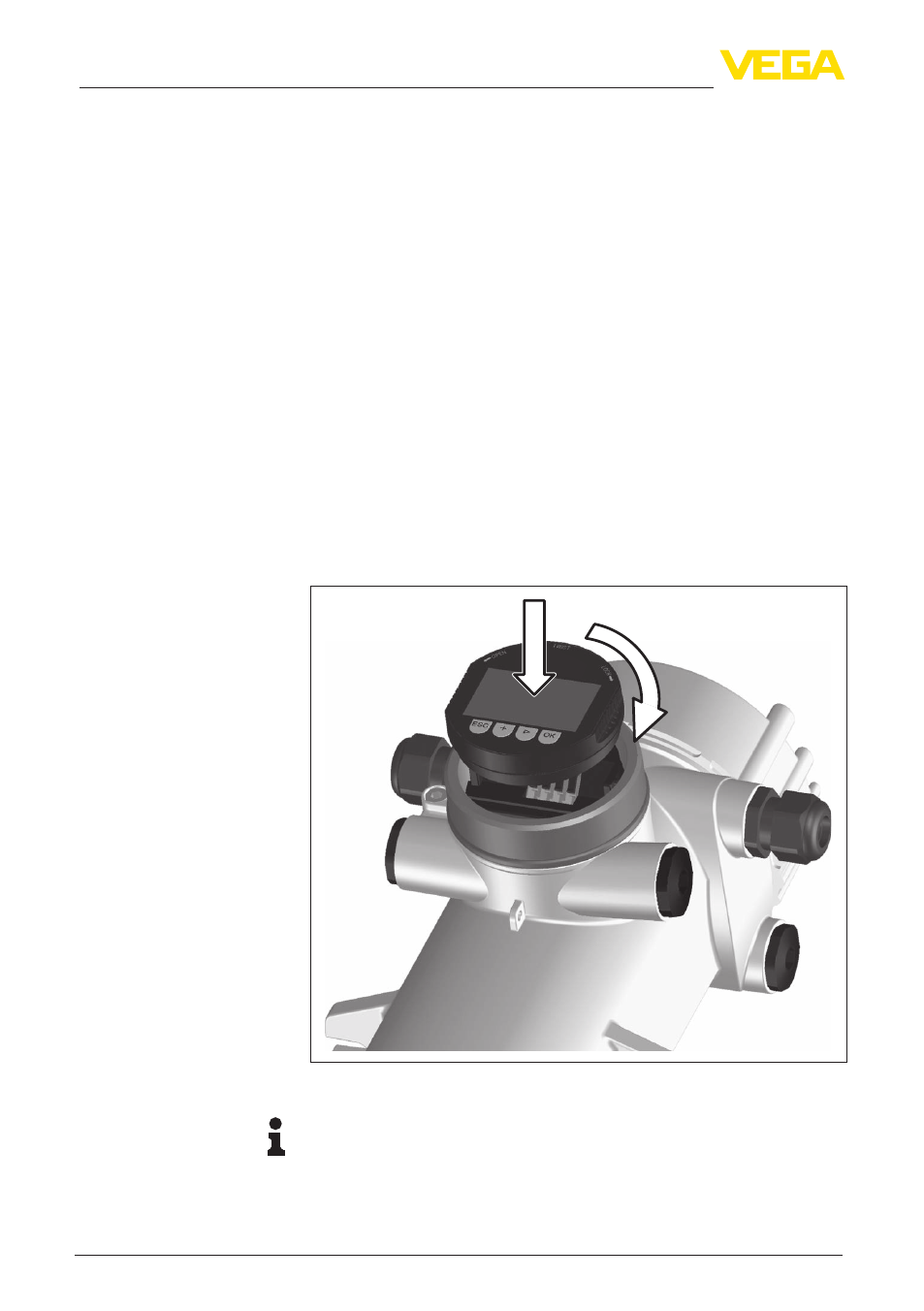

Рис. 13: Установка модуля индикации и настройки
Примечание:
При использовании установленного в устройстве модуля
индикации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
Установка/снятие
модуля индикации и
настройки
