Функциональный блок арифметики Arithmetic
Функциональный блок "Arithmetic" дает возможность использования общеупотребительных

при измерении вычислительных функций. Пользователь может выбрать желаемый алгоритм

по имени, без знания самой формулы.
Имеются следующие алгоритмы:

Flow compensation, linear

Flow compensation, square root

Flow compensation, approximate

BTU flow

Traditional Multiply Divide

Average

Traditional Summer

Fourth order polynomial

Simple HTG compensated level

Fourth order Polynomial Based on PV

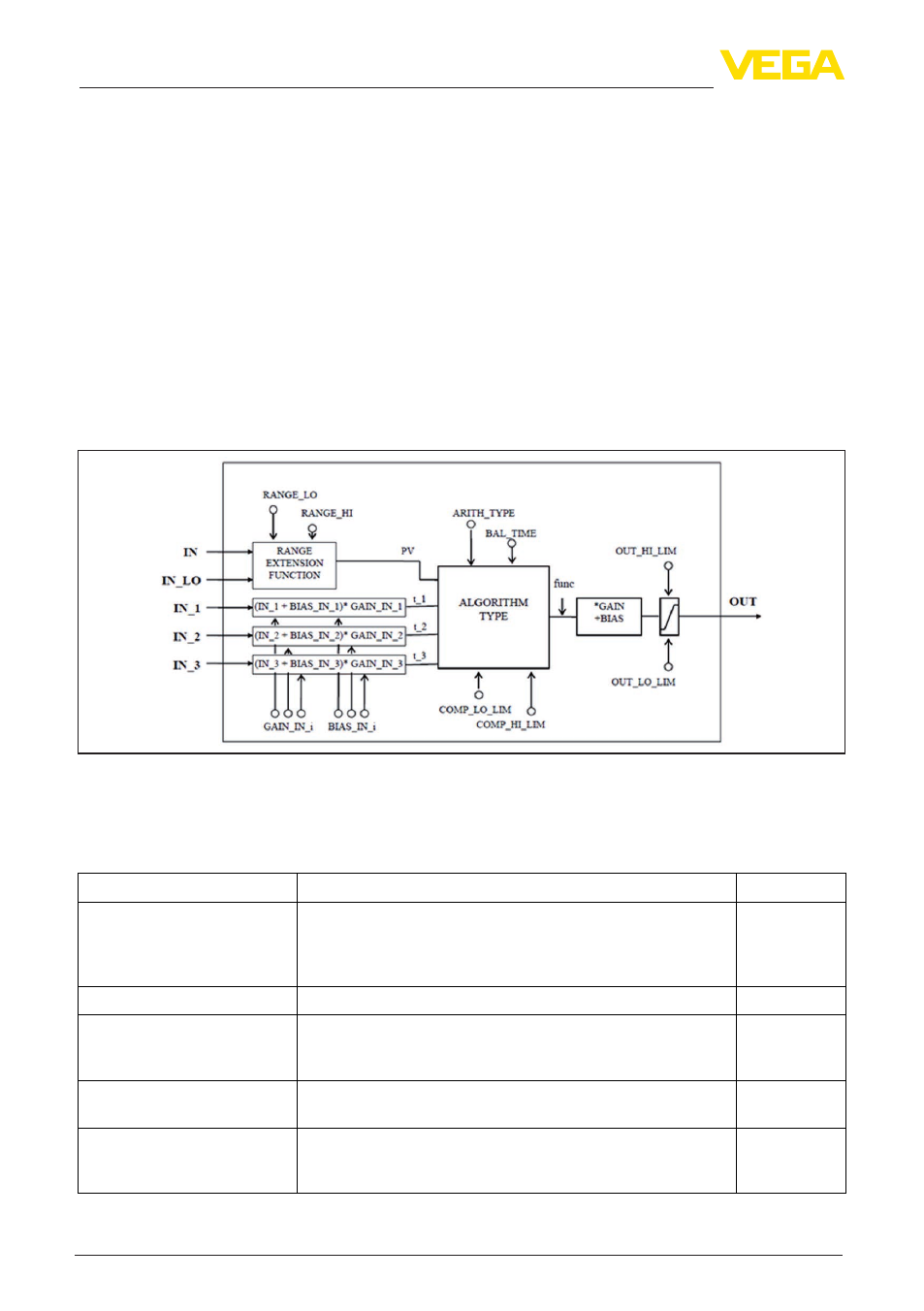

Рис. 64: Схема функционального блока Arithmetic

Список параметров

В следующей таблице приведен обзор используемых параметров.

FF desciptor

Description

Unit

PRIMARY_VALUE

PRIMARY_VALUE (Linearized value). This is the process value

after min/max adjustment and Linearization with the status of

the transducer block. The unit is defined in "PRIMARY_VALUE_

UNIT"

PRIMARY_VALUE_UNIT

Selected unit code for "PRIMARY_VALUE"

SECONDARY_VALUE_1

This is the measured value after min/max adjustment with

the status of the transducer block. The unit is defined in

"SECONDARY_VALUE_1_UNIT"

SECONDARY_VALUE_1_

UNIT

Selected unit code for "SECONDARY_VALUE_1"

SECONDARY_VALUE_2

This is the distance value ("sensor_value") with the status of

the transducer block. The unit is defined in "SECONDARY_

VALUE_2_UNIT"
