51

6 Начальная установка с помощью модуля индикации и настройки

VEGAFLEX 83 • Foundation Fieldbus

44227-R

U-130930

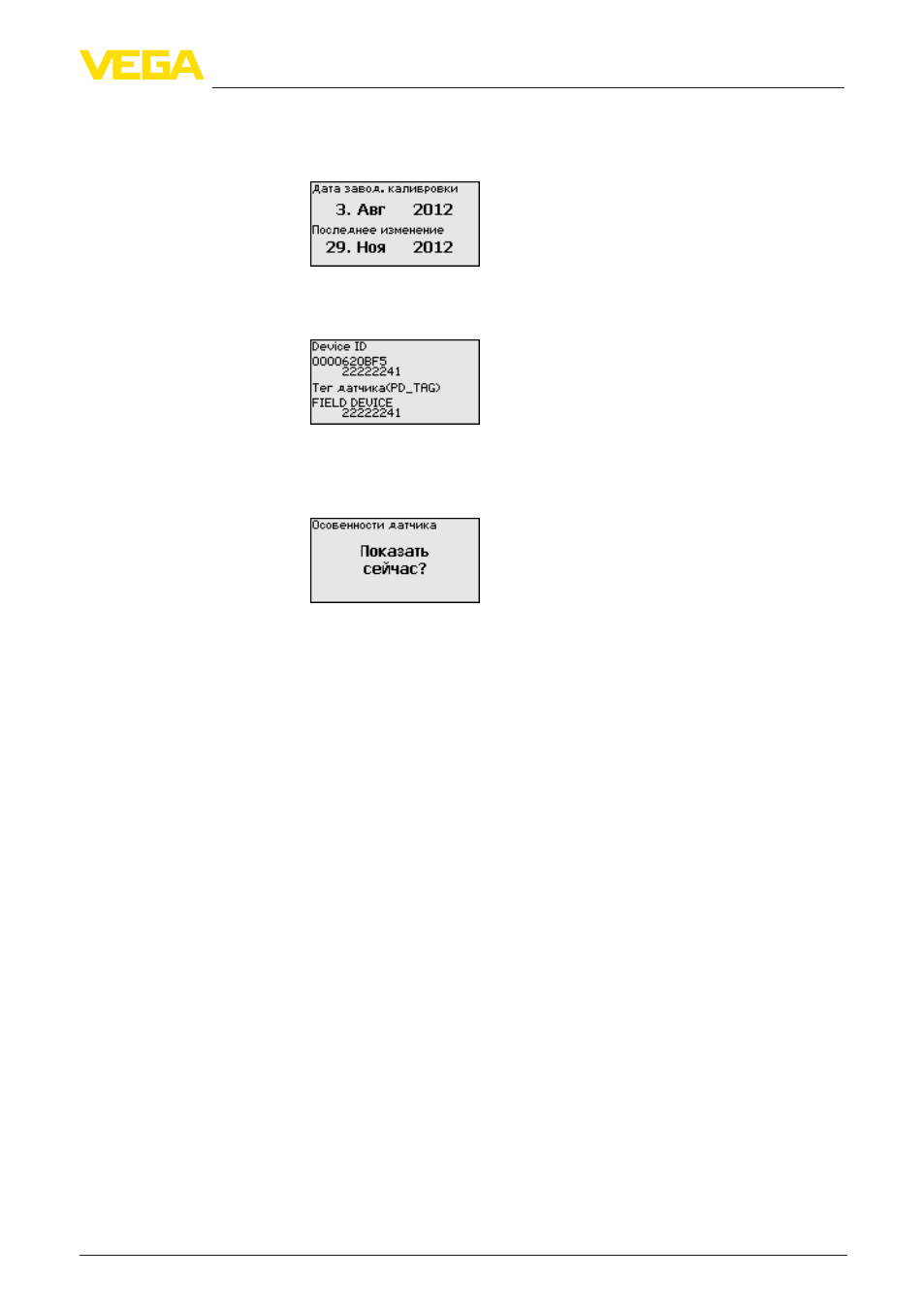

В этом меню индицируется дата заводской калибровки датчика,

а также дата последнего изменения параметров датчика через

модуль индикации и настройки или через ПК.

В этом меню показан идентификационный номер устройства в

системе Foundation Fieldbus.

В этом меню индицируются особенности датчика: вид

взрывозащиты, присоединение, уплотнение, диапазон

измерения, электроника, корпус и др.

6.5 Сохранение данных параметрирования

Для сервисных целей рекомендуется записать данные

установки, например, в этом руководстве по эксплуатации, а

также сохранить их в архиве.
При наличии модуля индикации и настройки, данные установок

устройства можно считывать из датчика и сохранять их в

модуле (см. Руководство по эксплуатации "Модуль индикации

и настройки", меню "Копировать данные датчика"). Данные

долговременно сохраняются в модуле, в том числе при

отсутствии питания датчика.
В модуле индикации и настройки сохраняются следующие

данные и установки:

Все данные меню "Начальная установка" и "Дисплей"

В меню "Доп. настройки" данные пунктов "Единицы датчика,

единицы температуры и линеаризация"

Значения созданной пользователем кривой линеаризации

Функцию копирования данных можно также использовать для

переноса установок одного устройства на другое устройство

того же типа. В случае замены датчика, модуль индикации и

настройки с сохраненными в нем данными устанавливается

на новом датчике и данные записываются в новый датчик из

модуля также через пункт меню "Копировать данные датчика".

Инфо - Дата заводской

калибровки

Info - Device ID

Инфо - Особенности

датчика
