11 Приложение
VEGAFLEX 83 • Foundation Fieldbus
44227-R
U-130930
m(d)
%
Lin%
Primary
Value
Secondary
Value 2
Secondary
Value 1
TB
Sensor_Value
min/max
adjustment
Linearization

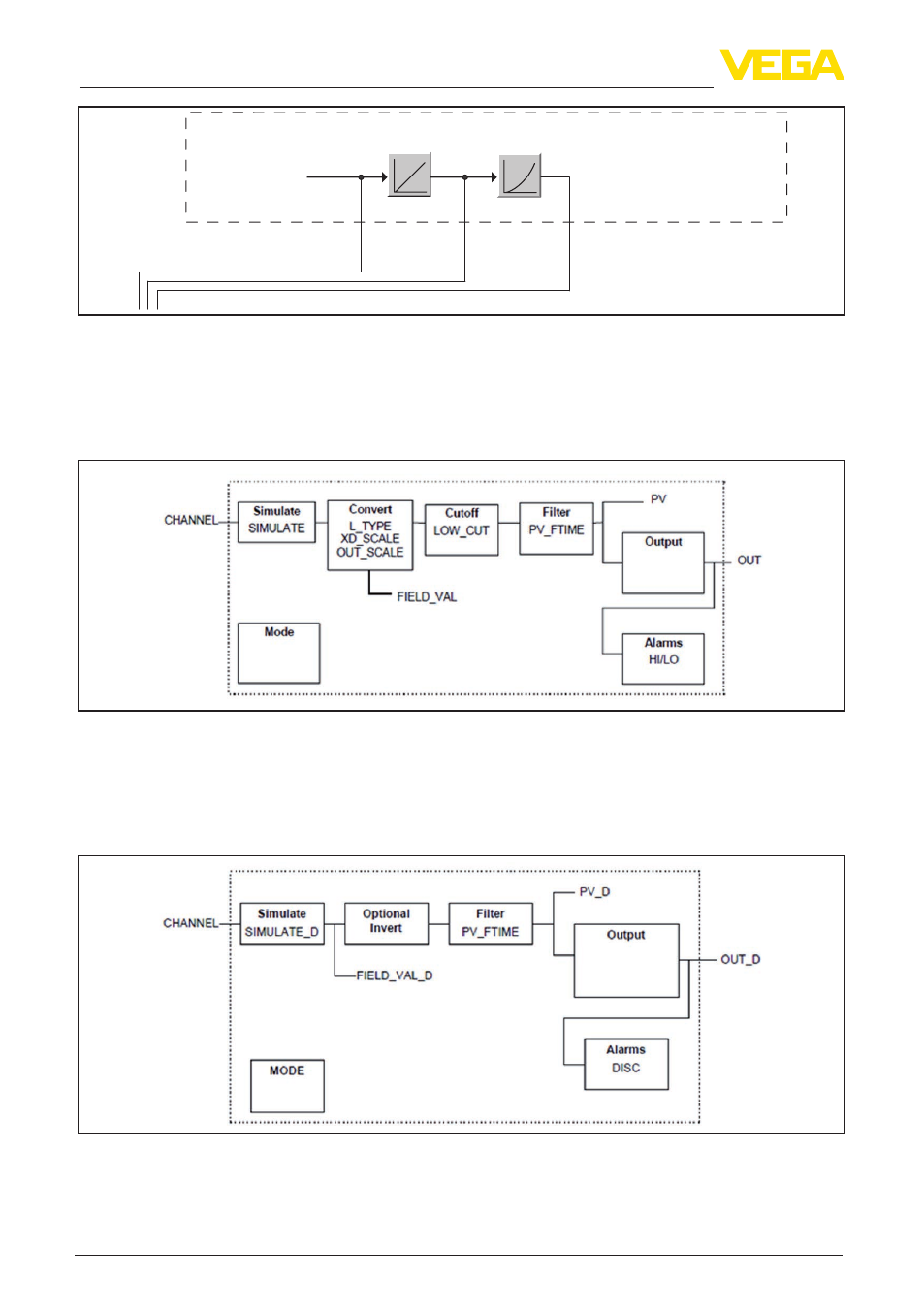

Рис. 56: Схематическое представление блока преобразователя (TB)
Функциональный блок аналогового входа Analog Input (AI)
Функциональный блок "Analog Input (AI)" принимает исходное измеренное значение,
выбранное через номер канала (Channel Number), и выдает его на своем выходе для
последующих функциональных блоков.
Рис. 57: Схема функционального блока Analog Input (AI)
Функциональный блок дискретного входа Discret Input (DI)
Функциональный блок "Discret Input (DI)" принимает исходное измеренное значение,
выбранное через номер канала (Channel Number), и выдает его на своем выходе для
последующих функциональных блоков.
Рис. 58: Схема функционального блока Discret Input (DI)
Функциональный блок ПИД-контроля PID Control
Функциональный блок "PID Control " является ключевым блоком для разнообразных задач
