11 Приложение
VEGAFLEX 83 • Foundation Fieldbus
44227-R
U-130930
Ʋ Трос: ø 4 mm (0.157 in) - с покрыти-
ем PFA
до 32 м (105 ft)
Ʋ Точность отрезки троса
±0,05 %
Боковая нагрузка на стержень
ø 10 mm (0.394 in) - с покрытием PFA
4 Nm (3 lbf ft)
Макс. растягивающая нагрузка на
трос ø 4 mm (0.157 in) - с покрытием
PFA
2 KN (450 lbf)
Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Уровень жидкостей
Минимальная диэлектрическая проницаемость продукта
Ʋ Тросовые измерительные зонды
ε
r
≥ 1,6
Ʋ Стержневые измерительные зонды ε
r
≥ 1,6
2
4
5
3
1
2
4
5
3
1

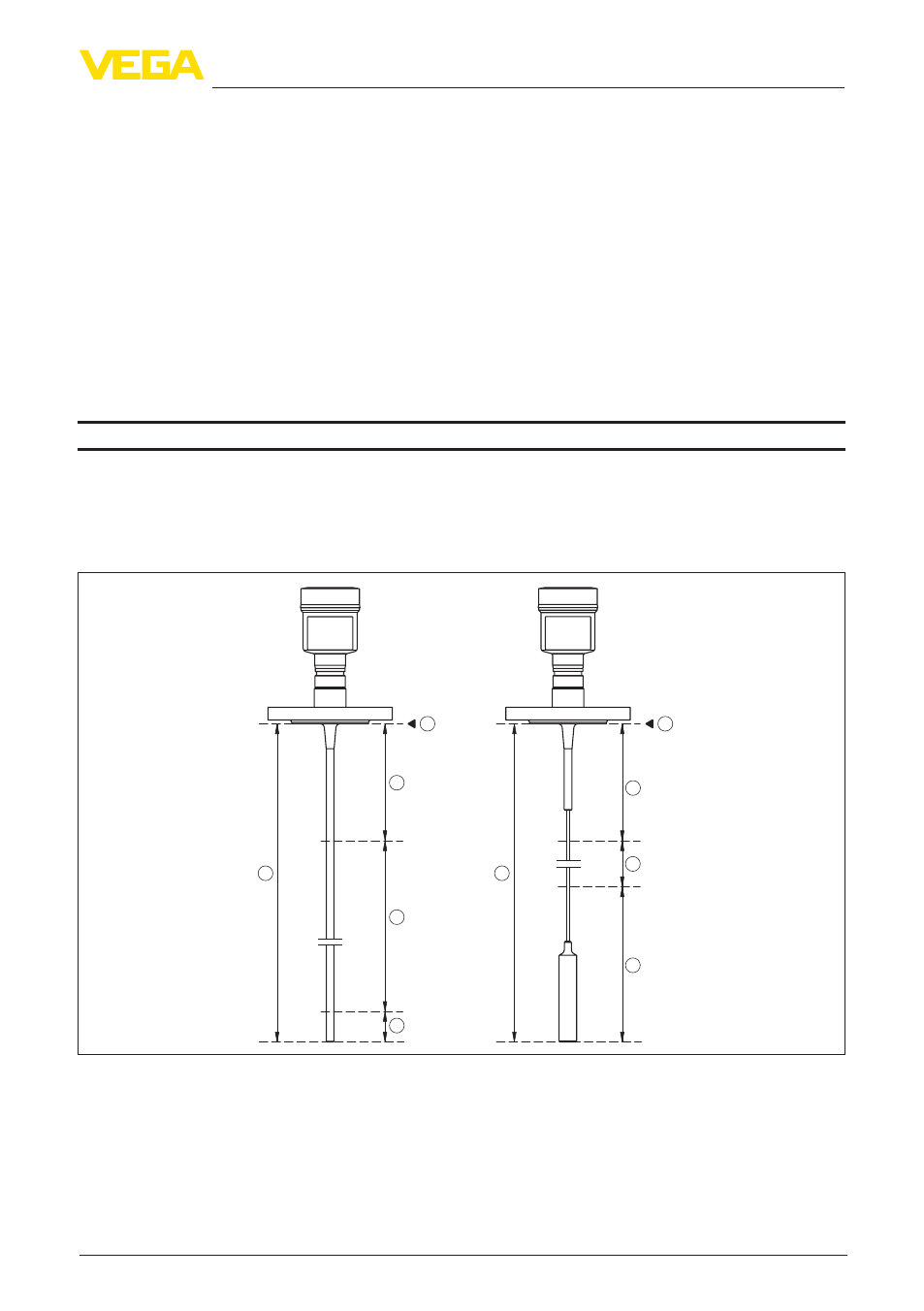

Рис. 50: Диапазоны измерения - VEGAFLEX 83
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
