25

5 Подключение к источнику питания

VEGAFLEX 83 • Foundation Fieldbus

44227-R

U-130930

5.4 Схема подключения (двухкамерный

корпус)

Рисунки ниже действительны для исполнения без

взрывозащиты, а также для исполнения Ex ia.

5

0

1

0

1

+

6 7 8

Bus

2
3

1

2

( )

(-)

1

1

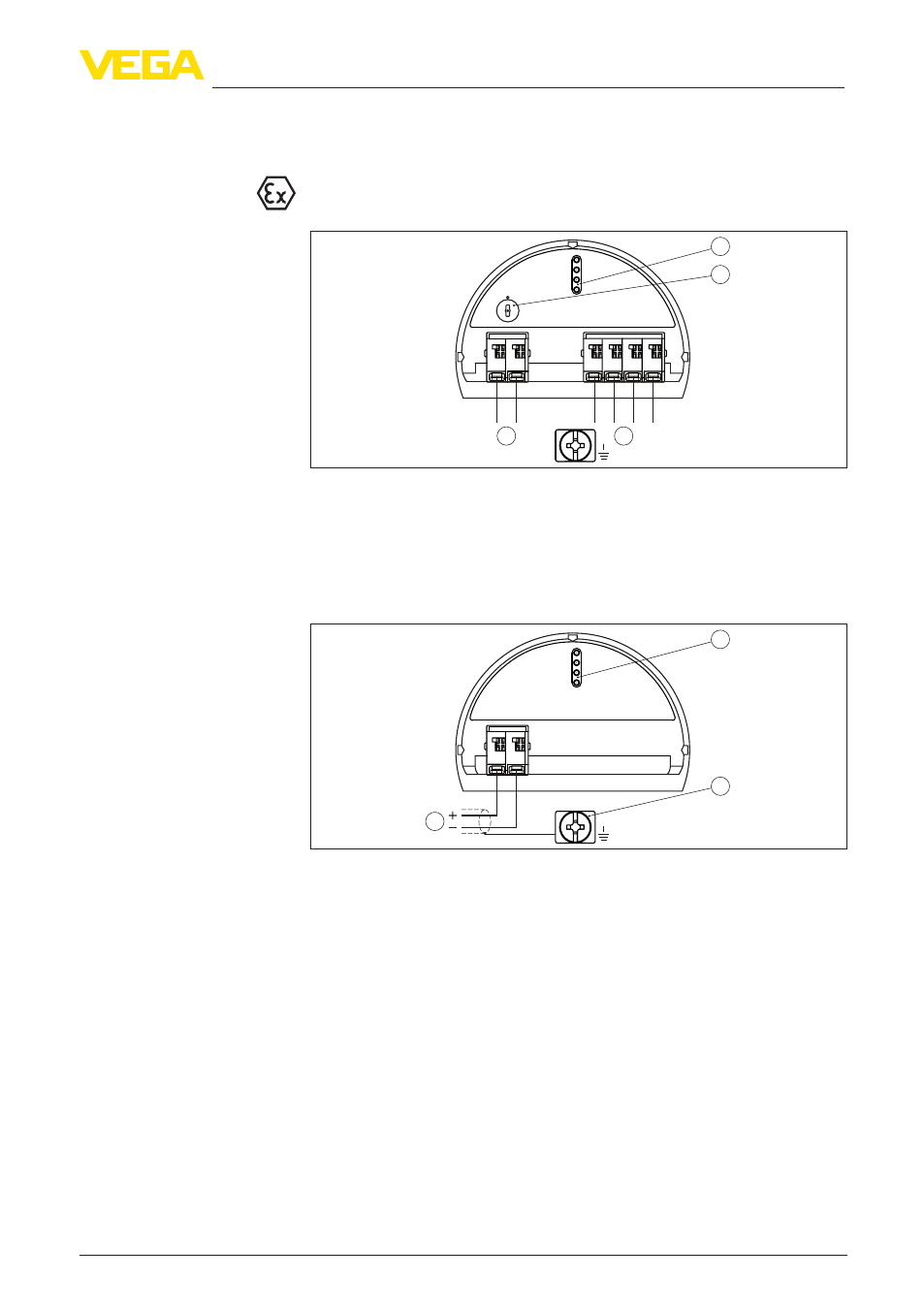

Рис. 15: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения

2 Штырьковые контакты для модуля индикации и настройки или

интерфейсного адаптера

3 Переключатель моделирования ("on" = режим работы с разрешением

моделирования)

+

Bus

2

3

1

2

( )

(-)

1

Рис. 16: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала

2 Для модуля индикации и настройки или интерфейсного адаптера

3 Клемма заземления для подключения экрана кабеля

Отсек электроники

Отсек подключения
