Быстрый пуск

VEGAFLEX 83 • Foundation Fieldbus

44227-R

U-130930

Быстрый пуск

Быстрый пуск обеспечивает возможность быстрой настройки

устройства при многих применениях. Дальнейшую информацию

см. в соответствующих главах данного руководства по

эксплуатации.
1. Расстояние от стенки металлической емкости > 300 мм.

Расстояние от стенки неметаллической емкости > 500 мм.

Измерительный зонд не должен касаться конструкций в

емкости или стенки емкости.

2. В случае неметаллической емкости, под присоединение

подложить металлический лист.

1

2

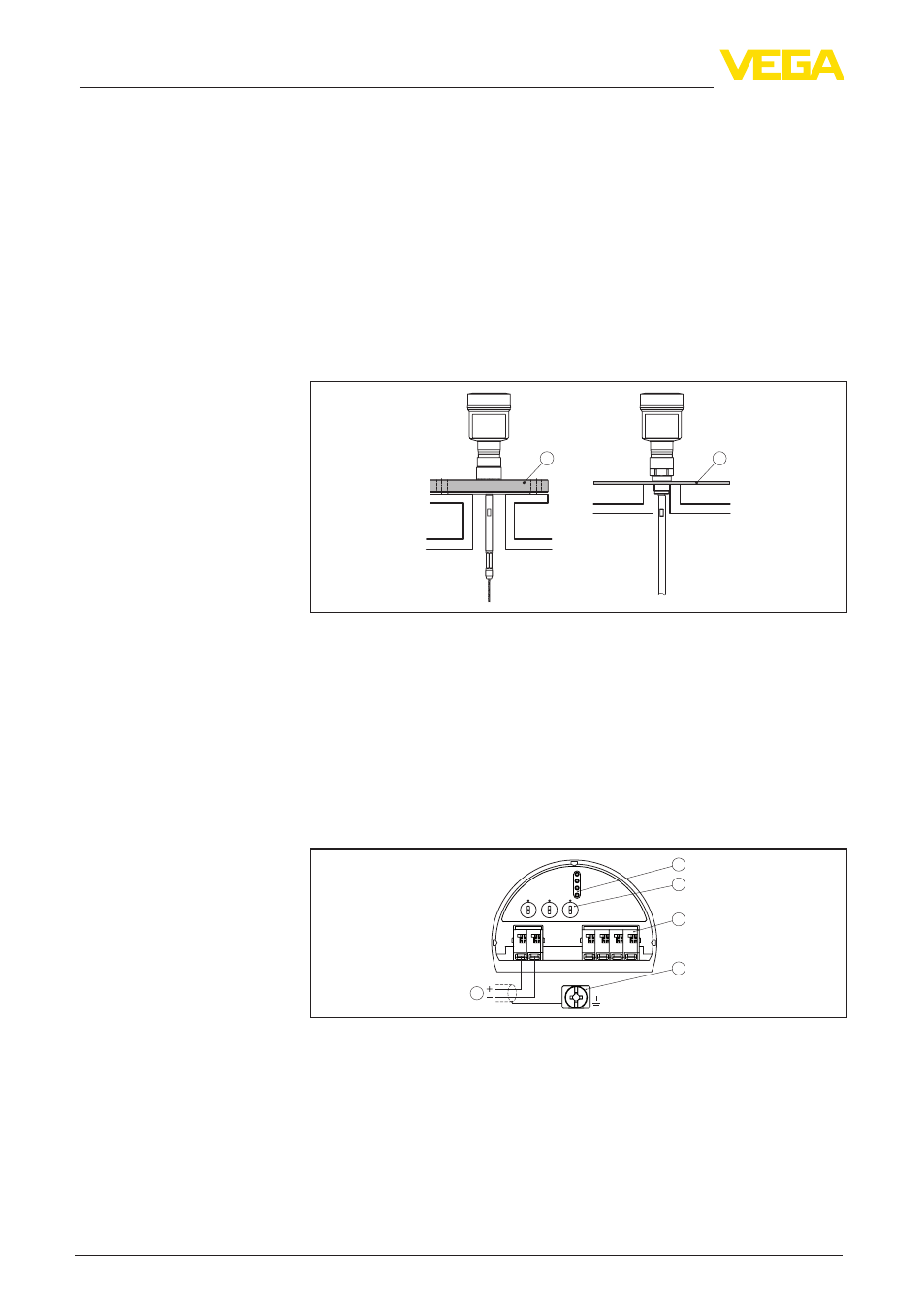

Рис. 1: Монтаж в пластиковом силосе
1 Фланец

2 Металлический лист

3. При необходимости, конец зонда закрепить.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным

типового шильдика.

2. Подключить устройство в соответствии со следующим

рисунком.

5

0

0

5

1

6

2

7

3

8

4

9

0

5

1

6

2

7

3

8

4

9

1

0

1

6 7 8

Bus

2
3

4

5

1

2

+

( )

(-)

1

Рис. 2: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала

2 Для модуля индикации и настройки или интерфейсного адаптера

3 Переключатель для выбора шинного адреса

4 Для выносного блока индикации и настройки

5 Клемма заземления для подключения экрана кабеля

Дальнейшую информацию см. в гл. "Подключение к источнику

питания".

Монтаж

Электрическое подклю-

чение
