Регулировка камеры
1
Отрегулируйте угол камеры,
одновременно контролируя
изображение на мониторе.
Подсоедините регулировочный
монитор (например, небольшой
жидкокристаллический монитор) к
соединителю для подключения
монитора и отрегулируйте угол
камеры.
Определите и установите угол
камеры путем повторения пунктов
(1), (2) и (3) тонких регулировок,
описанных ниже.
(1) Ослабьте винт фиксатора
панорамирования и вращайте
камеру в горизонтальной
плоскости для регулировки
панорамирования.
(2) Ослабьте два винта
фиксирования наклона и
поворачивайте камеру в
вертикальной плоскости для
регулировки наклона.
(3) Поворачивайте опору
регулировки наклона для
регулировки наклона экрана.
(4) Когда угол камеры будет
установлен, затяните винты
фиксатора панорамирования и
фиксатора наклона.
..............................................................................................................................
Примечание
•
Также отрегулируйте фокус в пункте 2 в процессе регулировки панорамирования
и наклона.
...................................................................................................................................
Осторожность
•
Убедитесь, что винты фиксатора панорамирования затянуты (рекомендованный
крутящий момент затягивания: 0,59 Н·м).

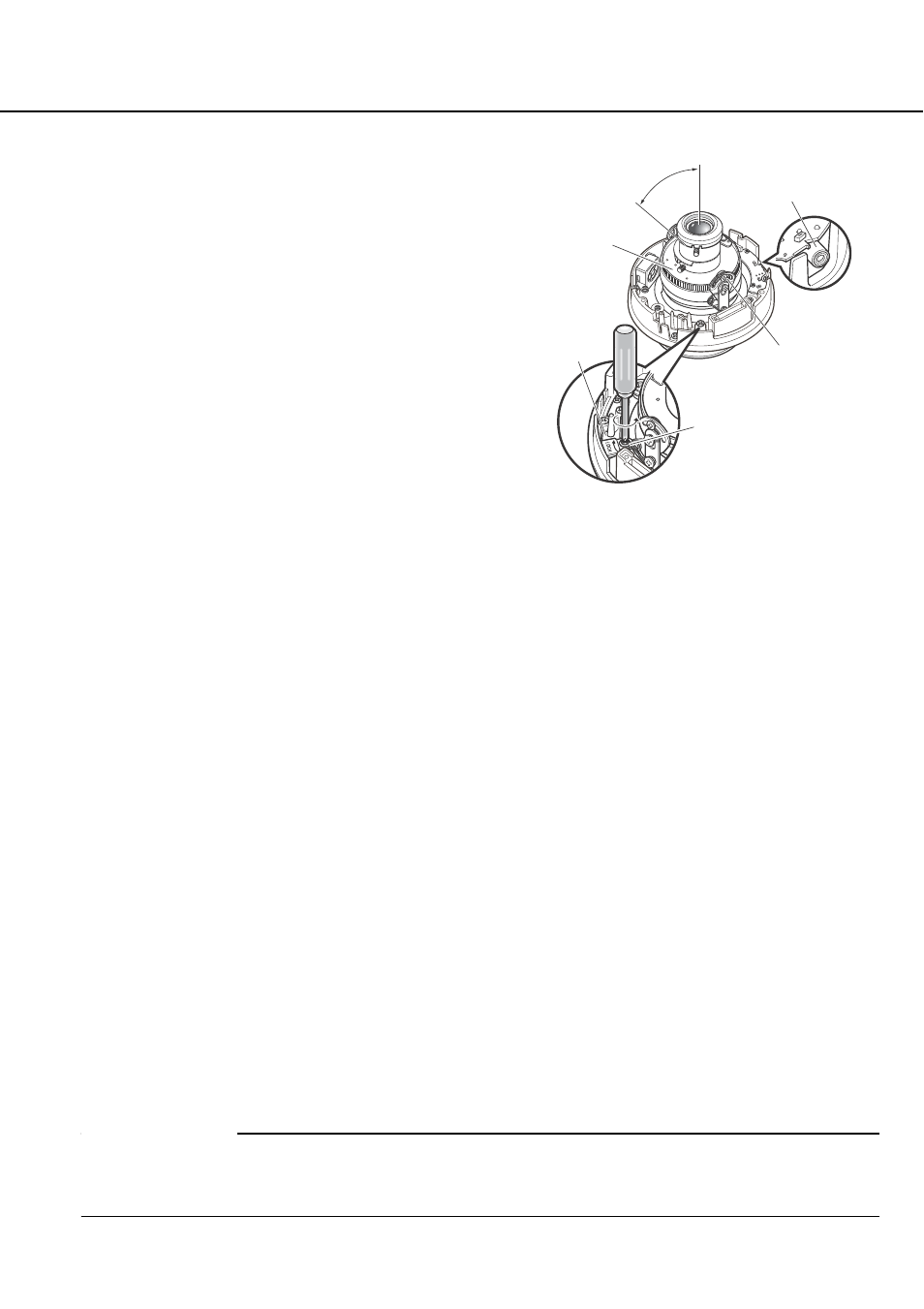

(1) Винт фиксатора
панорамирования
(2) Винт фиксатора
наклона
Соединитель для
подключения монитора
(мини-разъем)
75°
(3) Опора регулировки
наклона
Стол
панорамирования
