15

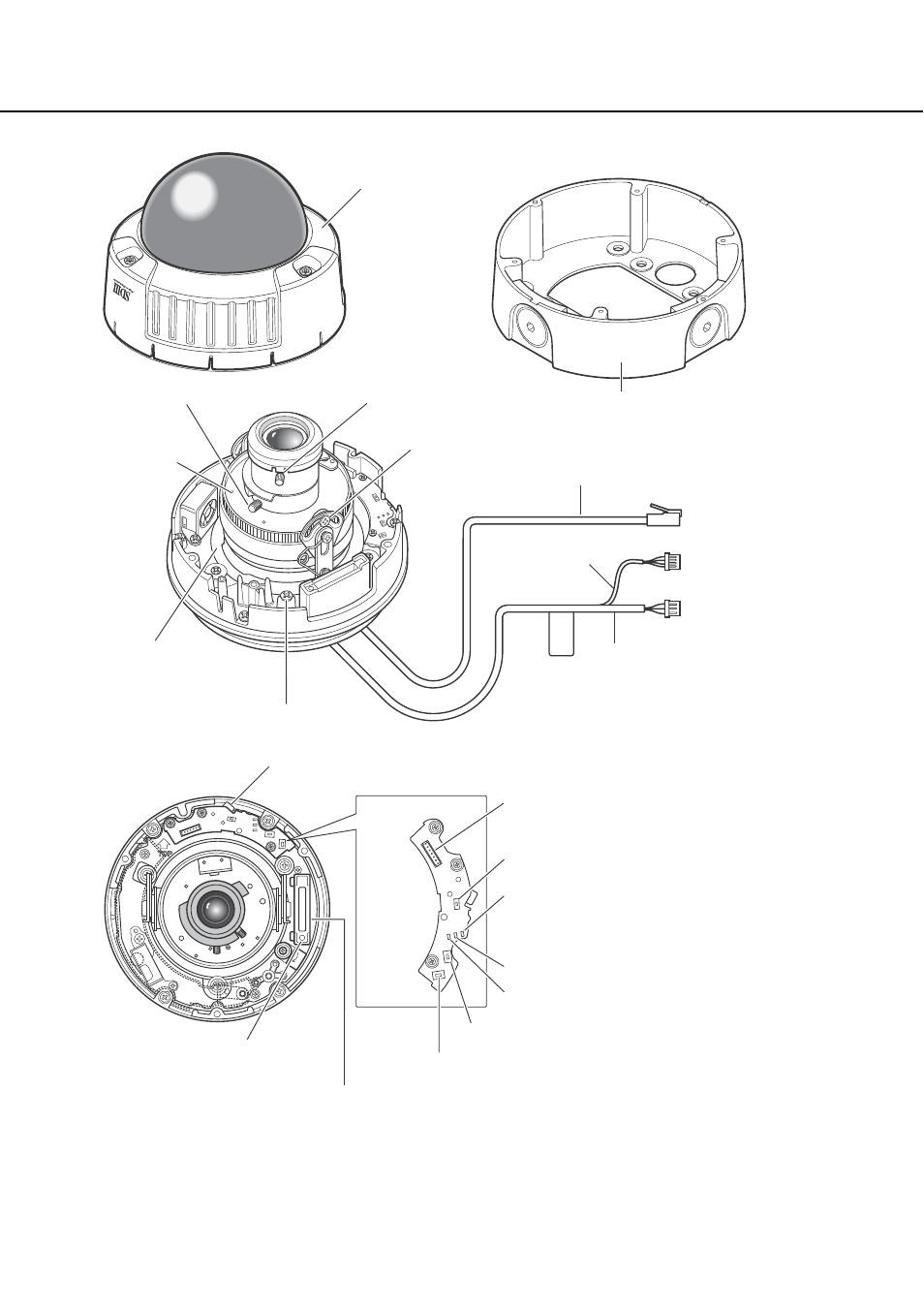

Наименования компонентов
(1) Корпус
(2) Монтажный кронштейн
(аксессуар)
(3) Сетевой кабель
(6) Винт фиксатора наклона
(9) Рычаг фокусировки
(5) Кабель питания
(4) Входной/выходной
кабель тревожной
сигнализации
(11) Рычаг масштабирования
(7) Опора
регулировки
наклона
(10) Винт фиксатора панорамирования
(8) Стол панорамирования
(19) Разъем выхода на монитор
(20) Слот SD карты памяти
(14) Кнопка включения регулировки ABF (ABF)
(13) Кнопка инициализации (INIT)
(15) Кнопочный выключатель светодиодного
индикатора ВКЛ/ВЫКЛ
(16) Светодиодный индикатор доступа (ACT)
(12) Соединитель модуля нагревателя
(17) Светодиодный индикатор соединения
(LINK)
(18) Светодиодный индикатор работы
регулировки ABF (ABF)
(21) Светодиодный индикатор
ошибки SD карты памяти
