24

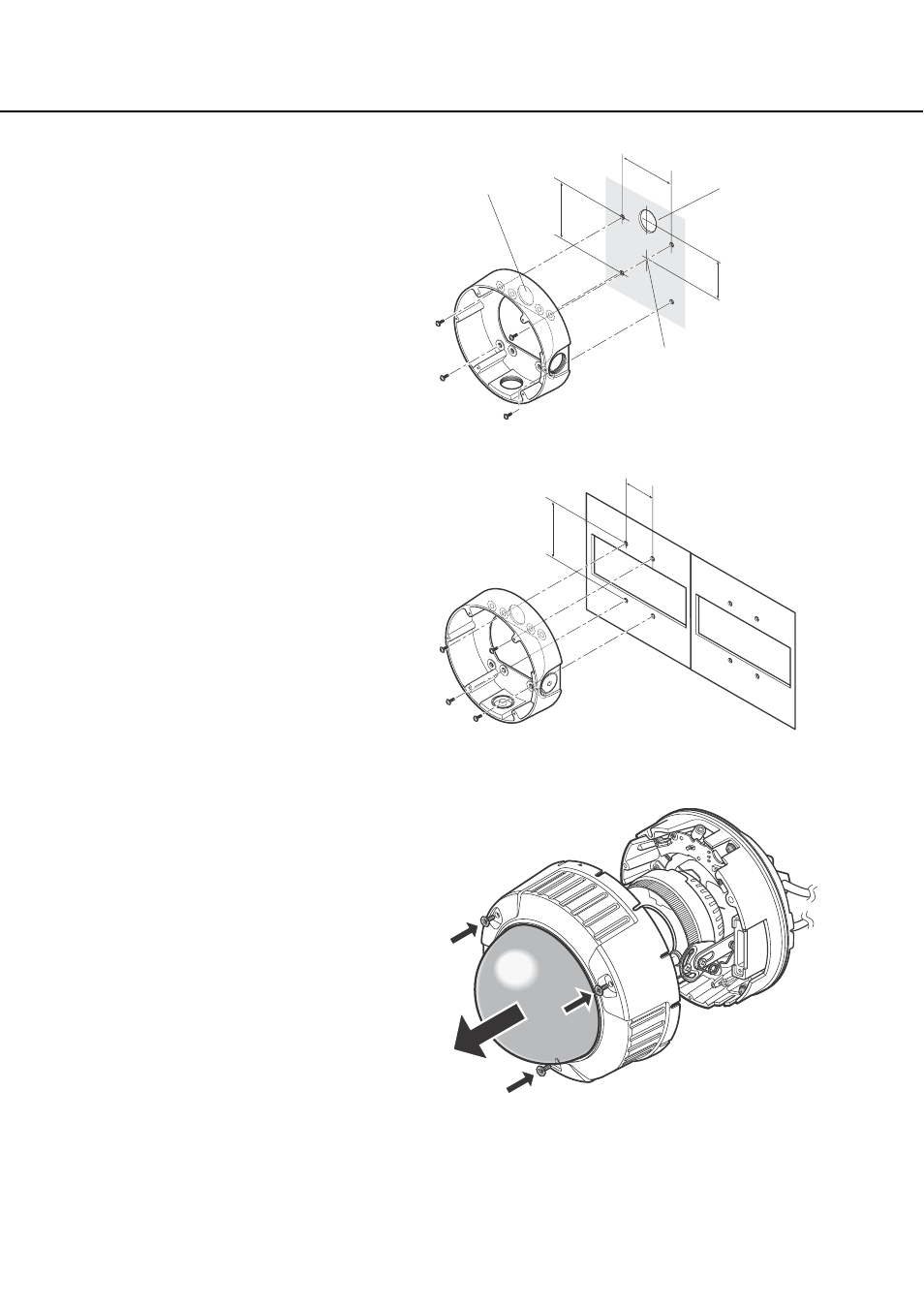

Установка камеры
1
Установите монтажный
кронштейн.
Зафиксируйте монтажный
кронштейн непосредственно на
потолке, стене или внутри
встроенного бокса с помощью
четырех заранее приготовленных
винтов. (Имейте в виду, что винты
для установки не прилагаются).
При использовании встроенного
бокса мы рекомендуем
использовать два бокса в ряд, как
показано на рисунке справа внизу.
(Это упрощает укладывание
кабелей).
.................................................. Примечание
• Если камера устанавливается
вне помещения, защитите
винты и отверстия от
попадания воды.
......................................................
2
Ослабьте крепление трех винтов и
снимите кожух.
Откручивайте винты с помощью
наконечника (прилагается)
.................................................. Примечание
• При замене купола камеры
(WV-CW4S, приобретается
отдельно) обратитесь к
инструкции по эксплуатации,
прилагаемой к куполу камеры.
......................................................
Установочные винты x 4
Центр металлического монтажного
кронштейна
Кабель проходит
через отверстие
Кабель проходит
через отверстие
51 мм
85 мм
85 мм
Установочные винты x 4
83,5 мм
46 мм
