Установите камеру на монтажный
кронштейн.
Закрепите камеру внутри
монтажного кронштейна,
используя четыре винта
(прилагаются).
В процессе установки совместите
направляющие выступы на
кронштейне с углублениями на
камере для фиксации положения
камеры.
Убедитесь в надежности
затягивания винтов крепления
камеры.
(M4:0,78 Н·м)
Надежно затяните крепежные
винты для защиты камеры от
попадания воды.
.........................................................................................................................
Примечание
•
При использовании
встроенного бокса пропустите
кабель, как показано на
рисунке справа.
..............................................................................................................................

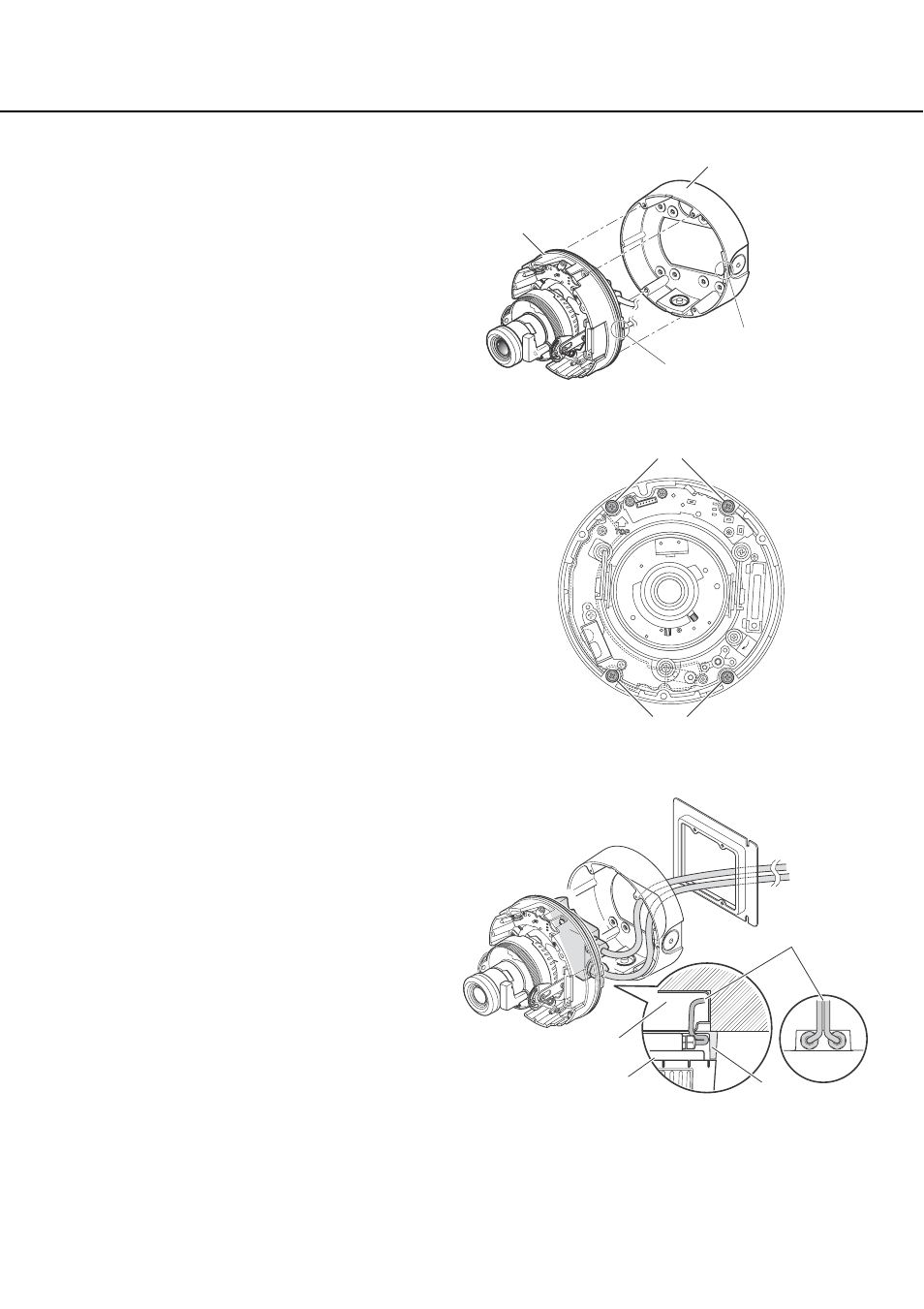

Монтажный кронштейн
2 направляющих выступа
(слева и справа)
2 углубления для выступов
(слева и справа)
Корпус камеры
Установочные винты
Установочные винты
Кабель
Монтажный
кронштейн
Камера
Встроенный бокс
