28

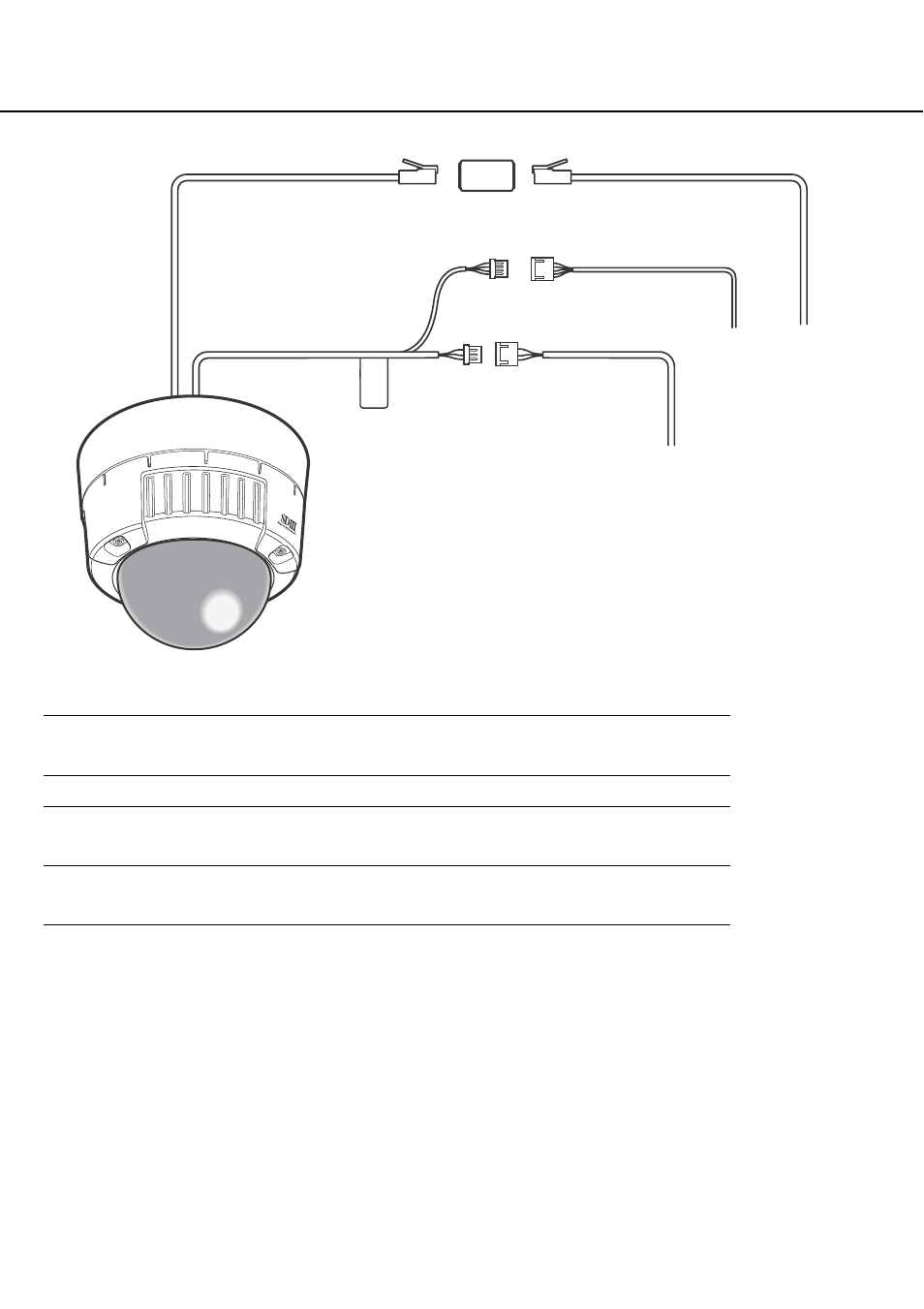

Подключение кабелей
Расположение штырьков 3-штырькового кабеля питания (прилагается)
Переменное
напряжение 24 В
Постоянное
напряжение 12 В
Синий (нейтральный) Нейтральный Минус
Зеленый/желтый (общий)
Подключить к
общему проводу
Коричневый
(под напряжением)
Фаза Плюс
Сетевой кабель
Входной/выходной кабель
тревожной сигнализации
Шнур питания
(Переменное напряжение 24 В/
Постоянное напряжение 12 В)
4P кабель тревожной
сигнализации
(прилагается)
Соединитель RJ-45 переходник розетка/розетка (прилагается)
(прилагается)
3-штырьковый
кабель питания
