Водозащищенные кабельные соединения
Защитите кабель от попадания воды при установке камеры с открытой проводкой
или при установке камеры под крышу. Хотя корпус камеры водозащищенный, концы
кабелей не защищены от попадания влаги.
Выполняйте нижеследующие процедуры для защиты соединений кабелей питания
(включая входной/выходной кабель тревожной сигнализации) и LAN-кабеля от
попадания воды с помощью бутил каучуковой ленты (прилагается). Если вместо
бутил каучуковой ленты применяется виниловая лента, вода может проникать в
щели и вызвать неисправность.

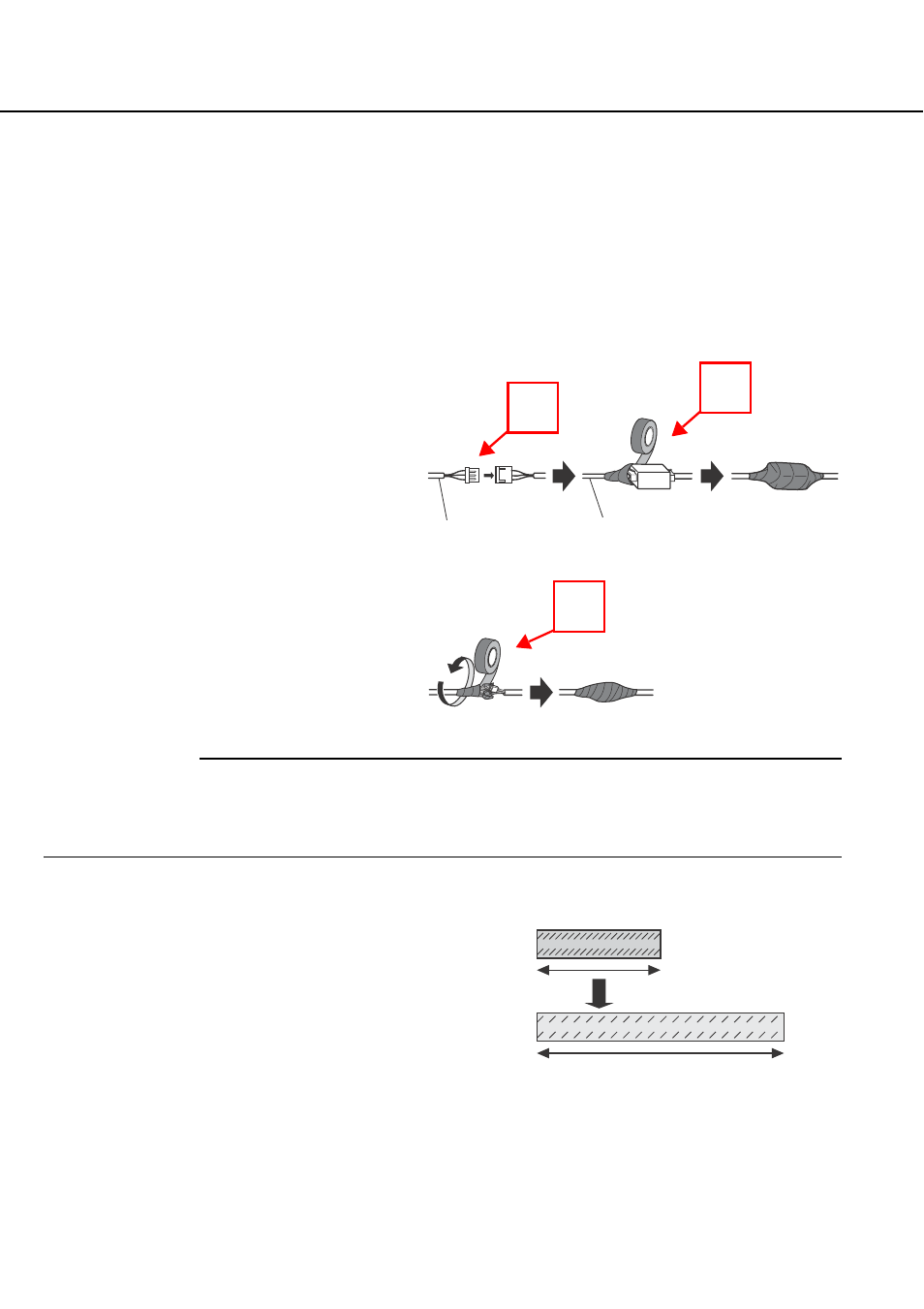

1
Подсоедините кабель питания и
входной/выходной кабель
тревожной сигнализации к их
разъемам.
2
Подсоедините сетевой кабель к
его разъему.
3
Оберните каждый разъем
бутиловой резиновой лентой.
Осторожность
•
Защитите таким же образом от попадания воды соединения 3-штырькового
кабеля (прилагается) и 4-штырькового кабеля тревожной сигнализации
(прилагается) для подсоединения к внешним устройствам.
..............................................................................................................................
Примечание
•
Как оборачивать бутил каучуковую ленту
(прилагается).
Растяните ленту примерно в два раза от ее
прежней длины (см. рисунок справа) и
оберните ее вокруг кабеля. Если ленту
недостаточно растянуть, то не удастся
получить хорошую водозащищенность.
•
При установке камеры вне помещения защитите кабель от попадания воды.
Корпус камеры может считаться водозащищенным (JIS IP66 или эквивалент)
только в случае установки камеры в соответствии с этим документом и принятии
соответствующих мер защиты от попадания воды. Монтажный кронштейн не
является водозащищенным.
...................................................................................................................................
Кабель питания
Входной/выходной кабель
тревожной сигнализации
LAN-кабель
2
1
3
Растяните примерно в 2 раза
2x
