Циклическая передача данных
Во время работы Мастер класса
1 (напр., ПЛК) циклически считывает данные измерений из
датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.
m(d) % Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 2
Secondary
Value 1
Target
Mode
Failure
mode
Alarms Scaling
Source for
scaling
t
i
Integration
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value

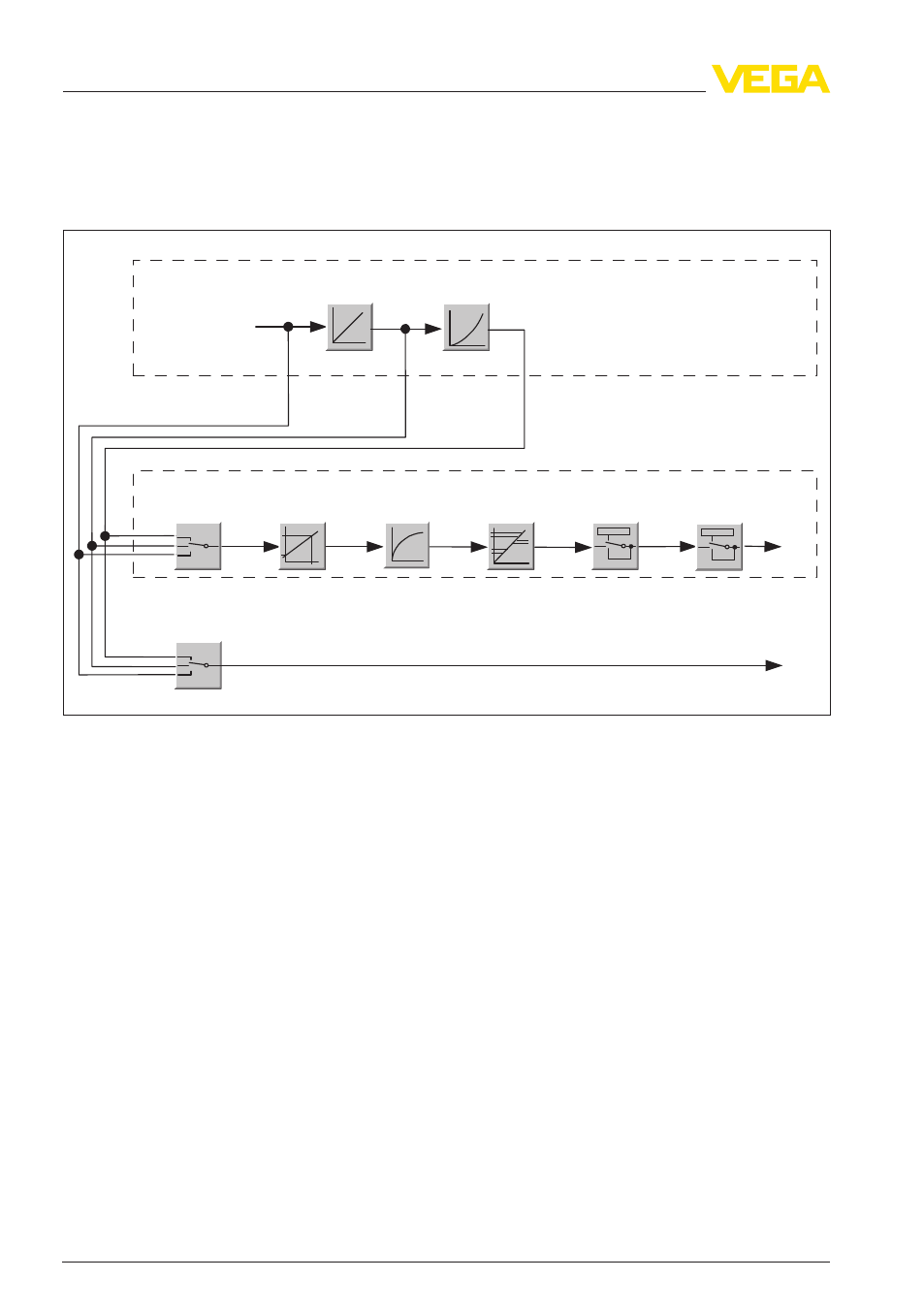

Рис. 31: VEGAFLEX 66: Блок-схема со значением AI (PA-OUT) и дополнительным циклическим значением
TB Transducer Block
FB
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAFLEX
66 имеет следующие модули:
l AI (PA-OUT)
-
Значение PA-OUT функционального блока FB 1 после пересчета
l Additional Cyclic Value
-
Дополнительное циклическое значение (зависит от источника)
l Free Place
-
Данный модуль применяется, если какое-либо значение не должно использоваться в
блоке данных, передаваемом при циклическом обмене (например, замещение дополни-
тельного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирования мастера
Profibus посредством этих модулей можно определить структуру передаваемых циклически
блоков данных. Порядок такого определения зависит от используемого ПО для конфигури-
рования.
