L
x
ø 16 mm
(
5 /
8
")
1
2
3

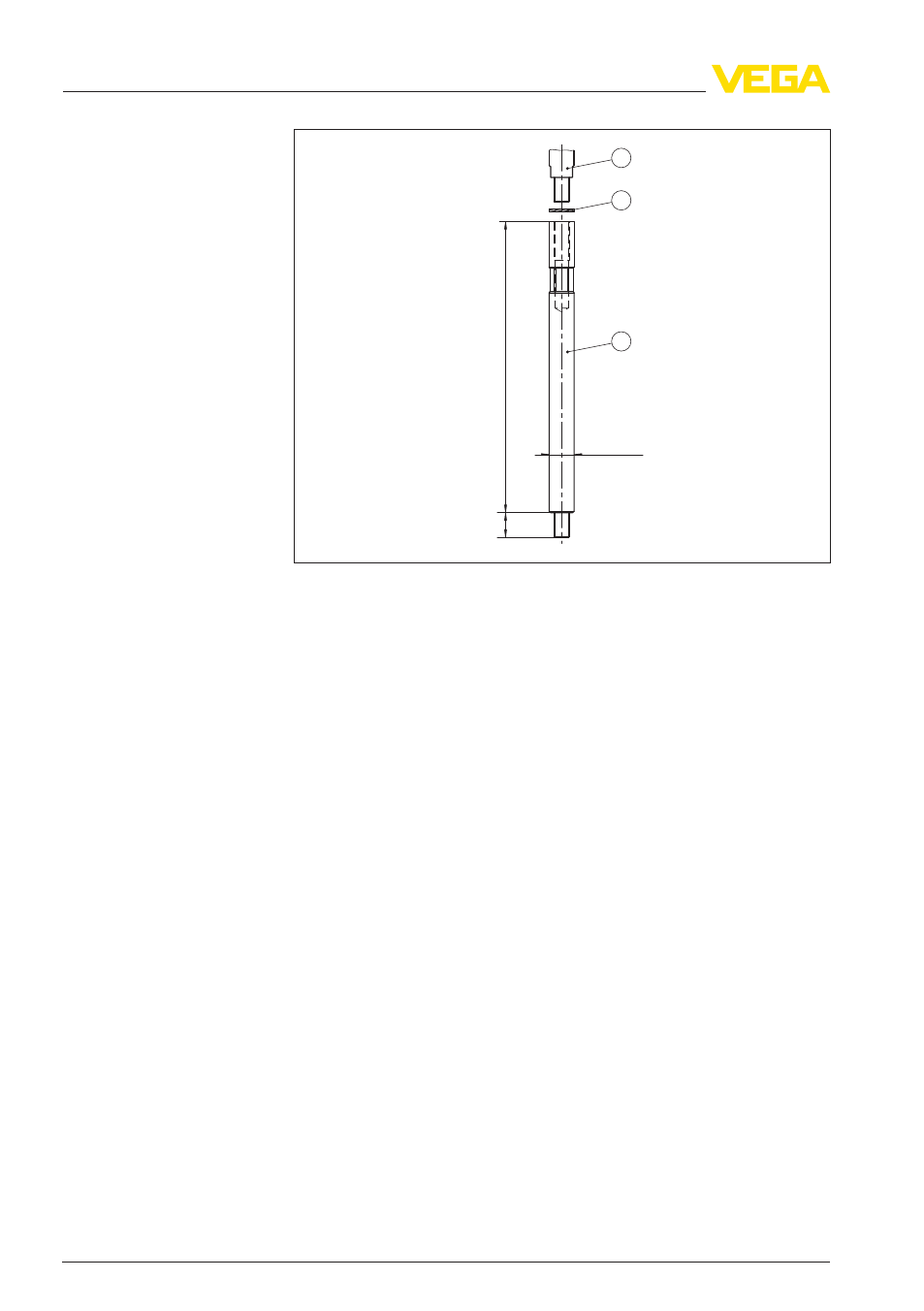

Рис. 4: Удлинение стержня ø 16 мм (0.63 in)
1 Измерительный зонд
2 Стопорная шайба
3 Удлиняющий стержень
L Длина стержня 100 … 2000 мм (3.937 … 78.74 in)
x Длина резьбы 18 мм (0.709 in)
Следует учитывать, что стержень измерительного зонда должен
быть удален от стенки емкости не менее чем на
300 мм (11.81 in).
14 VEGAFLEX 66 • Profibus PA
4 Монтаж
