VEGA VEGAFLEX 66 (-200…+400°C) Profibus PA - Инструкция (Страница 48)

2
4
3
5
1

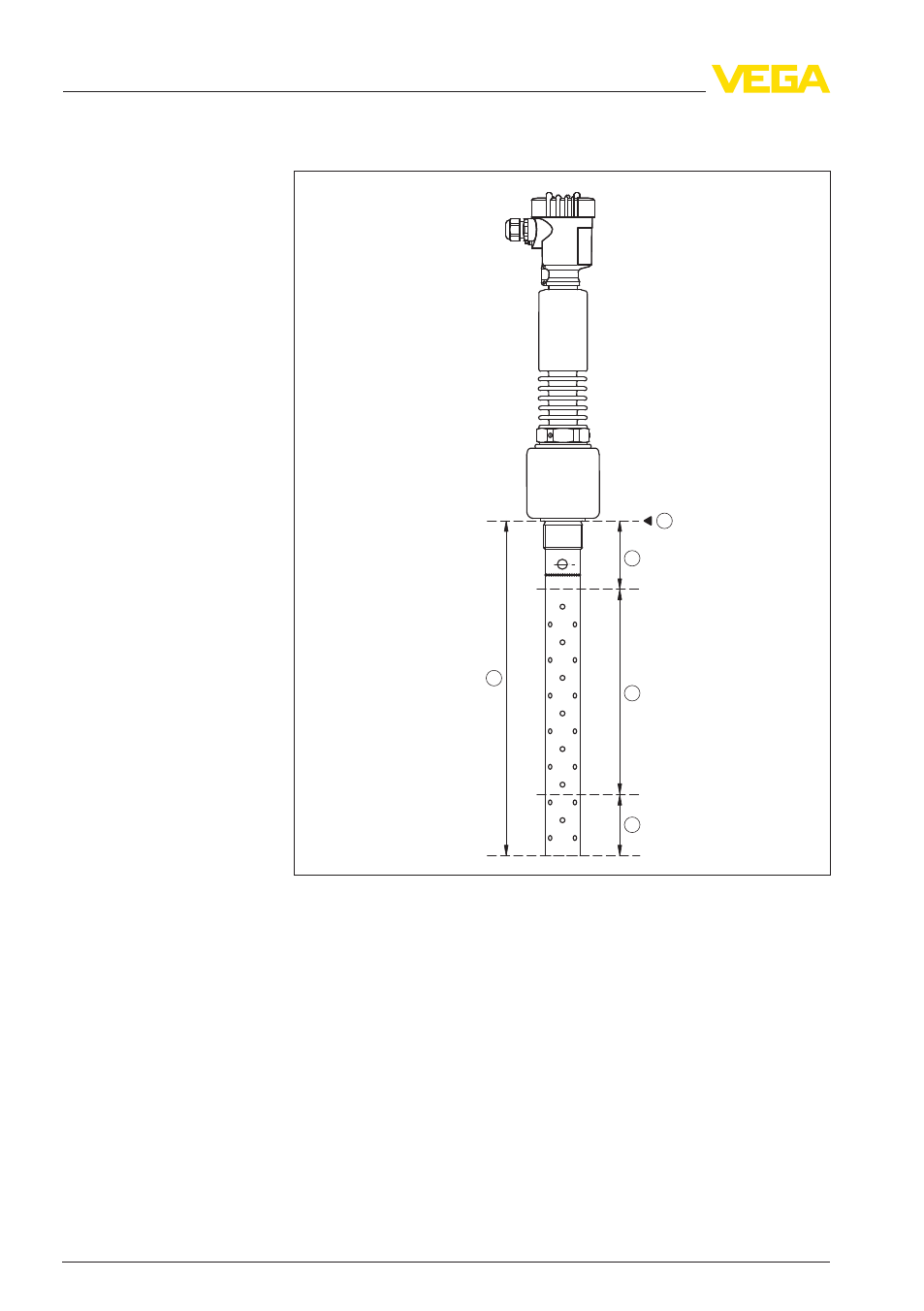

Рис. 19: Диапазон измерения VEGAFLEX 66 - коаксиальное исполнение
1 Базовая плоскость
2 Длина зонда
3 Диапазон измерения (заводская установка приведена к диапазону
измерения на воде)
4 Верхняя мертвая зона (см. диаграмму точности измерения - участок,
маркированный серым)
5 Нижняя мертвая зона (см. диаграмму точности измерения - участок,
маркированный серым)
Минимальная диэлектрическая постоян-
ная продукта (стержневое и тросовое
исполнения) ε
r
> 1,7
48 VEGAFLEX 66 • Profibus PA
10 Приложение
34175
-RU
-110221
