≥ 300 mm (11 13 /
16
")
150 mm (5 29 /
32
")
150mm (5
29
/ 32
")
1
SW 13
L

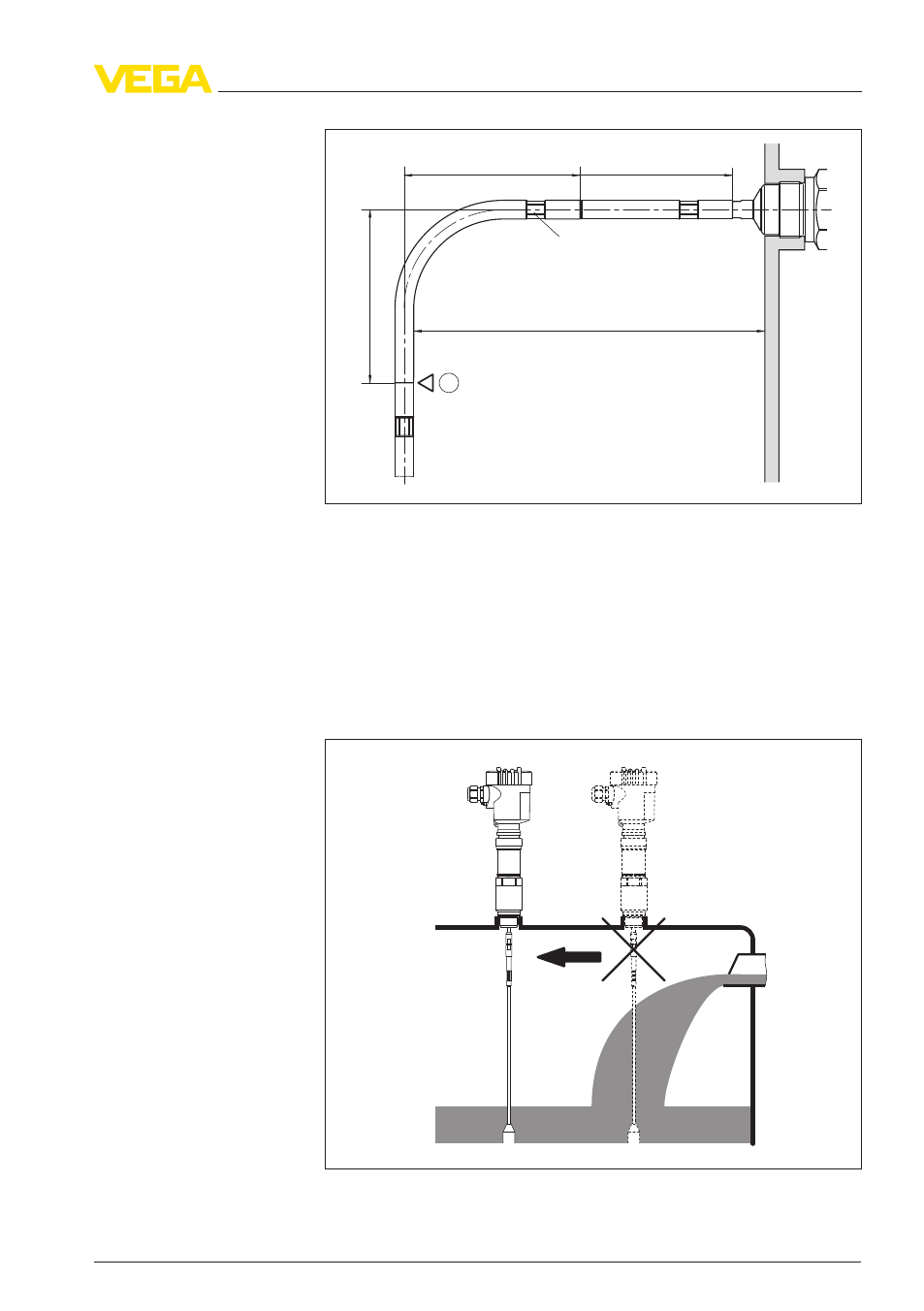

Рис. 5: Изогнутый сегмент ø 16 мм (0.63 in)
1 Максимальный уровень заполнения
L 150 mm (5.91 in)
Измерительный зонд VEGAFLEX 66 не должен подвергаться
сильным боковым нагрузкам, поэтому для монтажа прибора
следует выбирать такое место, где не будет помех, создаваемых
наливными отверстиями, мешалками и т.п.
Рис. 6: Боковая нагрузка
Втекающий продукт
VEGAFLEX 66 • Profibus PA 15
