1
3
2
Display
1
2
5 6 7 8
I²C

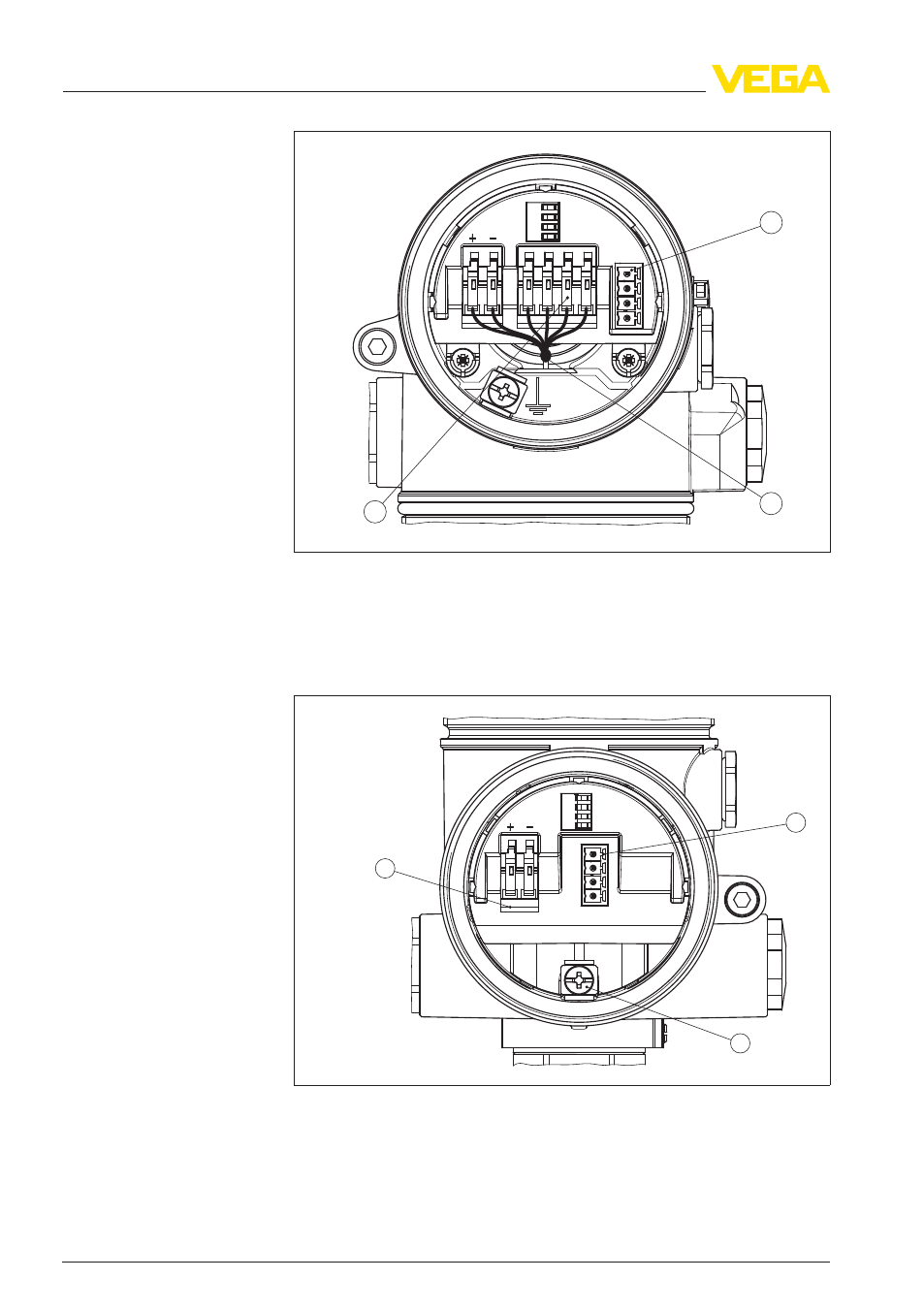

Рис. 11: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутренняя соединительная линия к отсеку подключения
3
Контакты для подключения VEGADIS 61
3
1
2
Display
1
2
I²C
Рис. 12: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Клемма заземления для подключения экрана кабеля
3
Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
22
VEGAFLEX
66 • Profibus PA
5 Подключение к источнику питания
34175
-RU
-110221
