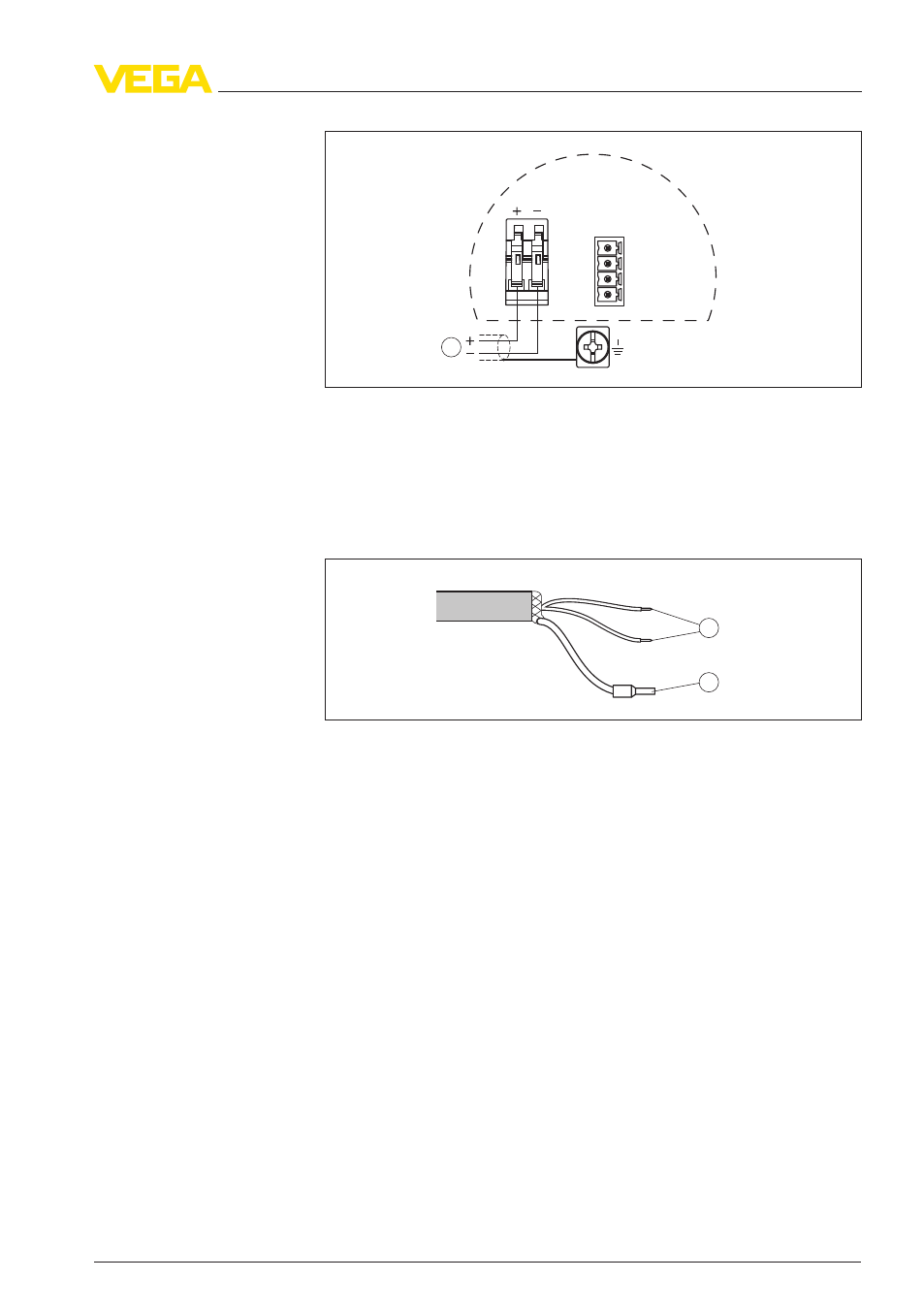

Рис. 13: Схема подключения для двухкамерного корпуса
1 Питание/Выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 14: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Схема подключения
Назначение проводов
соединительного кабе-
ля
