Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3

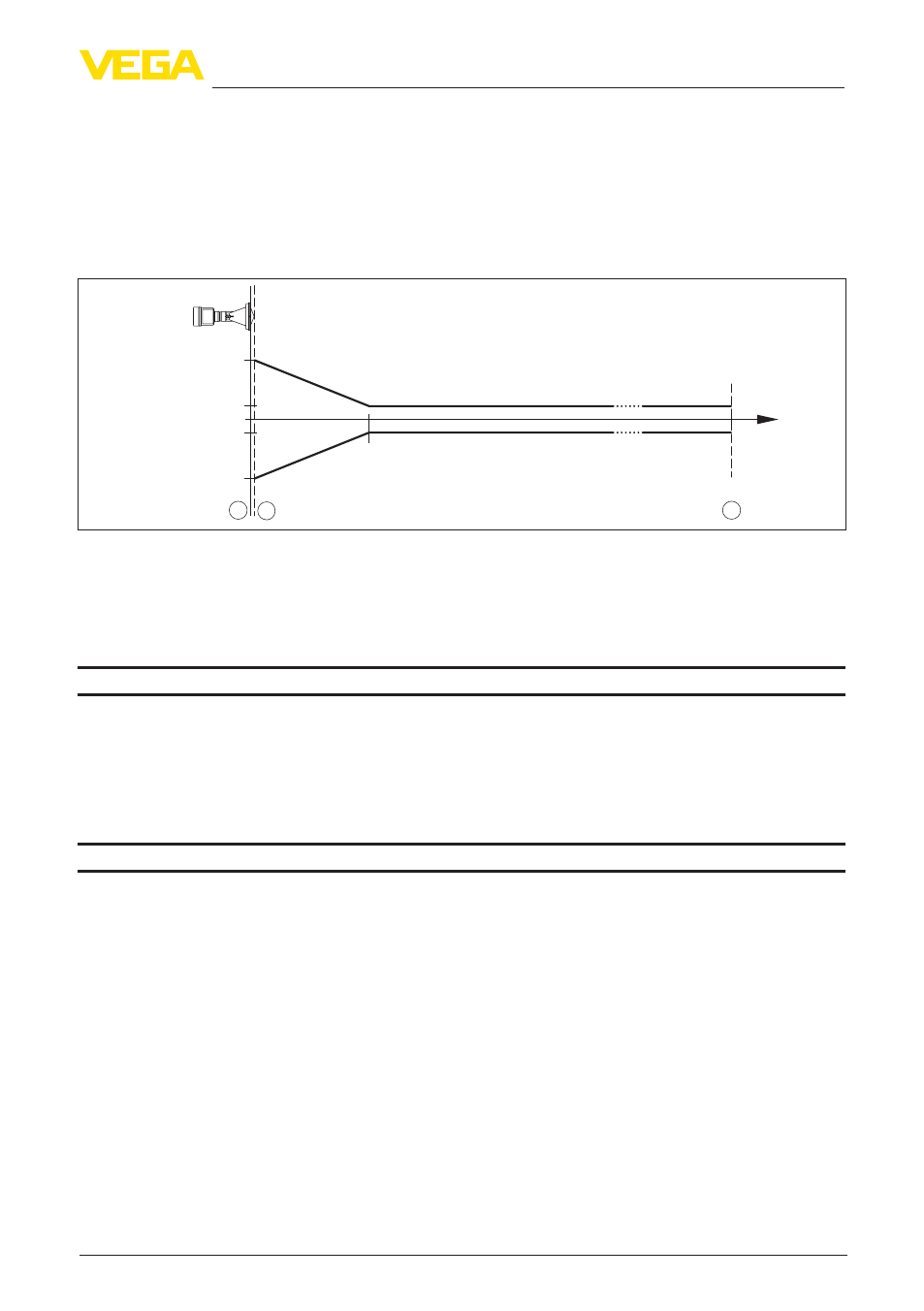

Рис. 41: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон K (технология 26 ГГц)
Время измерительного цикла прибл. 450 ms
Время реакции на скачок
1)
≤ 3 s
Скорость сопровождения измери-
тельного окна, макс.
1 m/min
Ширина диаграммы направленности
2)
10°
Излучаемая мощность ВЧ
3)
Ʋ Средняя спектральная плотность
излучаемой мощности
-34 dBm/MHz EIRP
1)
Промежуток времени от скачкообразного изменения измеряемого расстояния макс. на 0,5 м до перво-
го достижения выходным сигналом 90% своего установившегося значения (IEC 61298-2).
2)
Вне данной ширины диаграммы направленности энергия радарного сигнала снижается на 50 % (-3 dB)
3)
EIRP: Equivalent Isotropic Radiated Power (Эквивалентная изотропно-излучаемая мощность)
