19
4 Монтаж
VEGAPULS WL 61 • Foundation Fieldbus
38063-R
U-121123

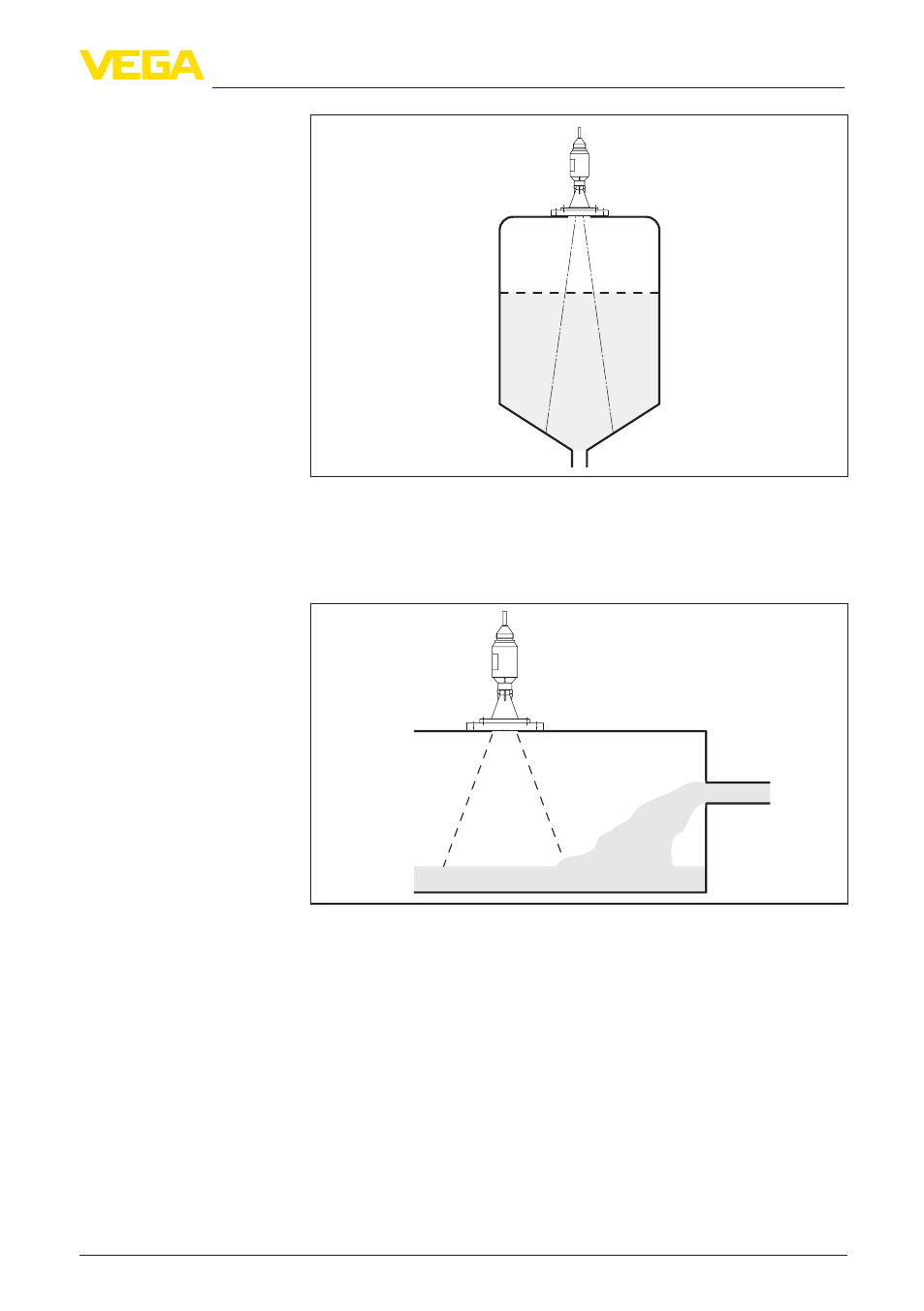

Рис. 16: Монтаж радарного датчика на емкостях с коническим днищем
Прибор не следует монтировать над заполняющим потоком. При-
бор должен определять поверхность продукта, а не втекающий
продукт.
Рис. 17: Монтаж радарного датчика при втекающем продукте
Ориентировочные размеры патрубков указаны на следующем
рисунке. Конец патрубка в этом случае должен быть гладким,
без заусенцев и, по возможности, закругленным. После монтажа
при параметрировании необходимо создать память помех.
Втекающий продукт
Патрубок
