40

9 Приложение

VEGAPULS WL 61 • Foundation Fieldbus

38063-R

U-121123

3

4 2

1

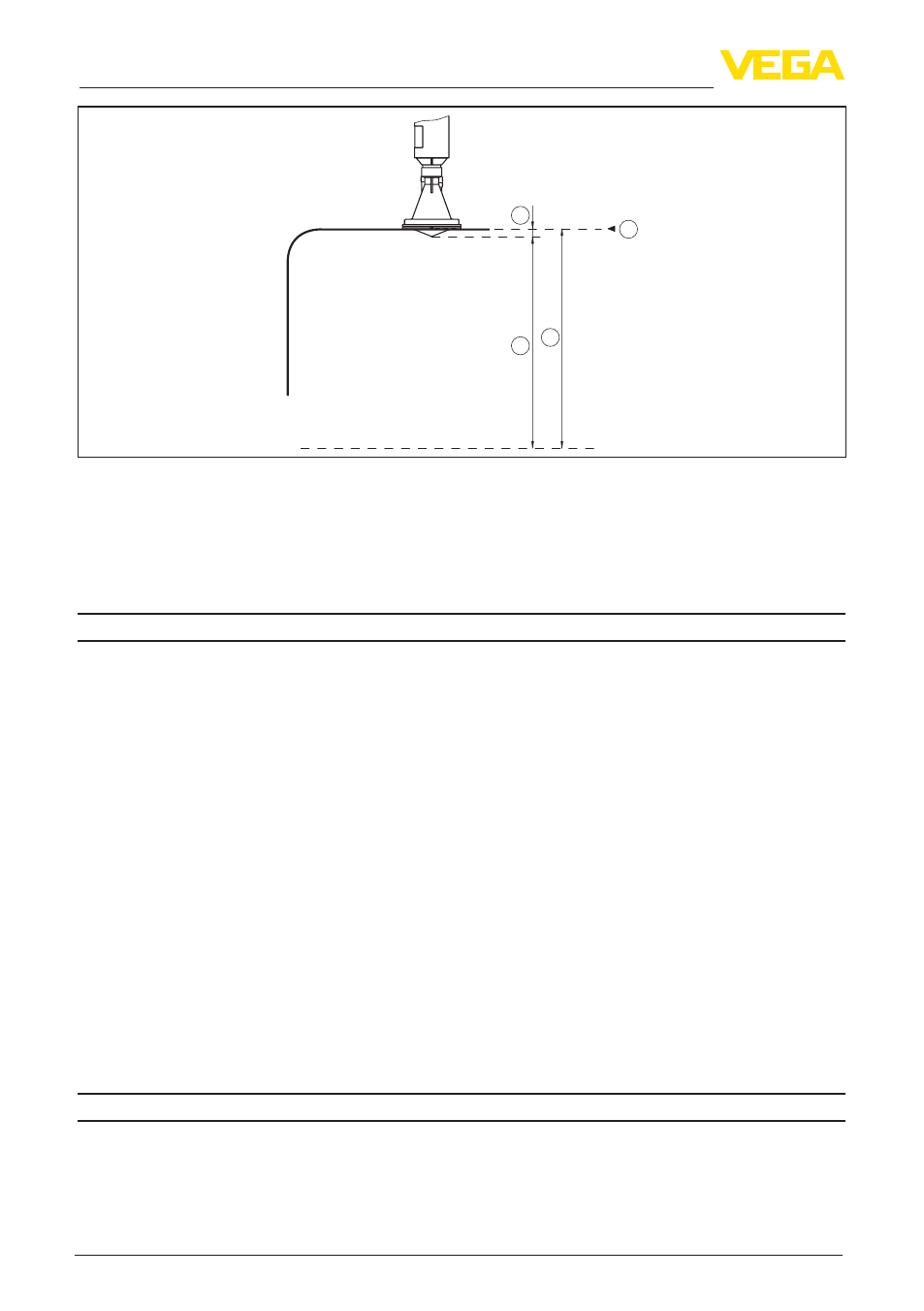

Рис. 40: Данные для входной величины
1 Базовая плоскость

2 Измеряемая величина, макс. диапазон измерения

3 Длина антенны

4 Полезный диапазон измерения

Макс. диапазон измерения

15 m (49.21 ft)

Выходная величина
Выход

Ʋ Сигнал

цифровой выходной сигнал, протокол Foundation

Fieldbus

Ʋ физический слой

по IEC 61158-2

Демпфирование (63 % входной вели-

чины)

0 … 999 с, устанавливаемое

Channel Numbers

Ʋ Channel 1

Значение процесса

Ʋ Channel 8

Температура электроники

Ʋ Channel 9

Скорость счета

Скорость передачи

31,25 Кбит/с

Значение тока

Ʋ Устройство без взрывозащиты и

устройство Ex ia

10 mA, ±0.5 mA

Ʋ Устройства Ex d

16 mA, ±0,5 mA

Разрешающая способность измере-

ния (цифровая)

> 1 mm (0.039 in)

Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1

Ʋ Температура

+18 … +30 °C (+64 … +86 °F)

Ʋ Относительная влажность

45 … 75 %

Ʋ Давление воздуха

860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
