4 Монтаж
VEGAPULS WL 61 • Foundation Fieldbus
38063-R
U-121123
d
h
h
300 mm / 11.8"
d
80 mm / 3.15"
100 mm / 4"
125 mm / 5"
150 mm / 6"
500 mm / 19.69"
600 mm / 23.6"
800 mm / 31.5"

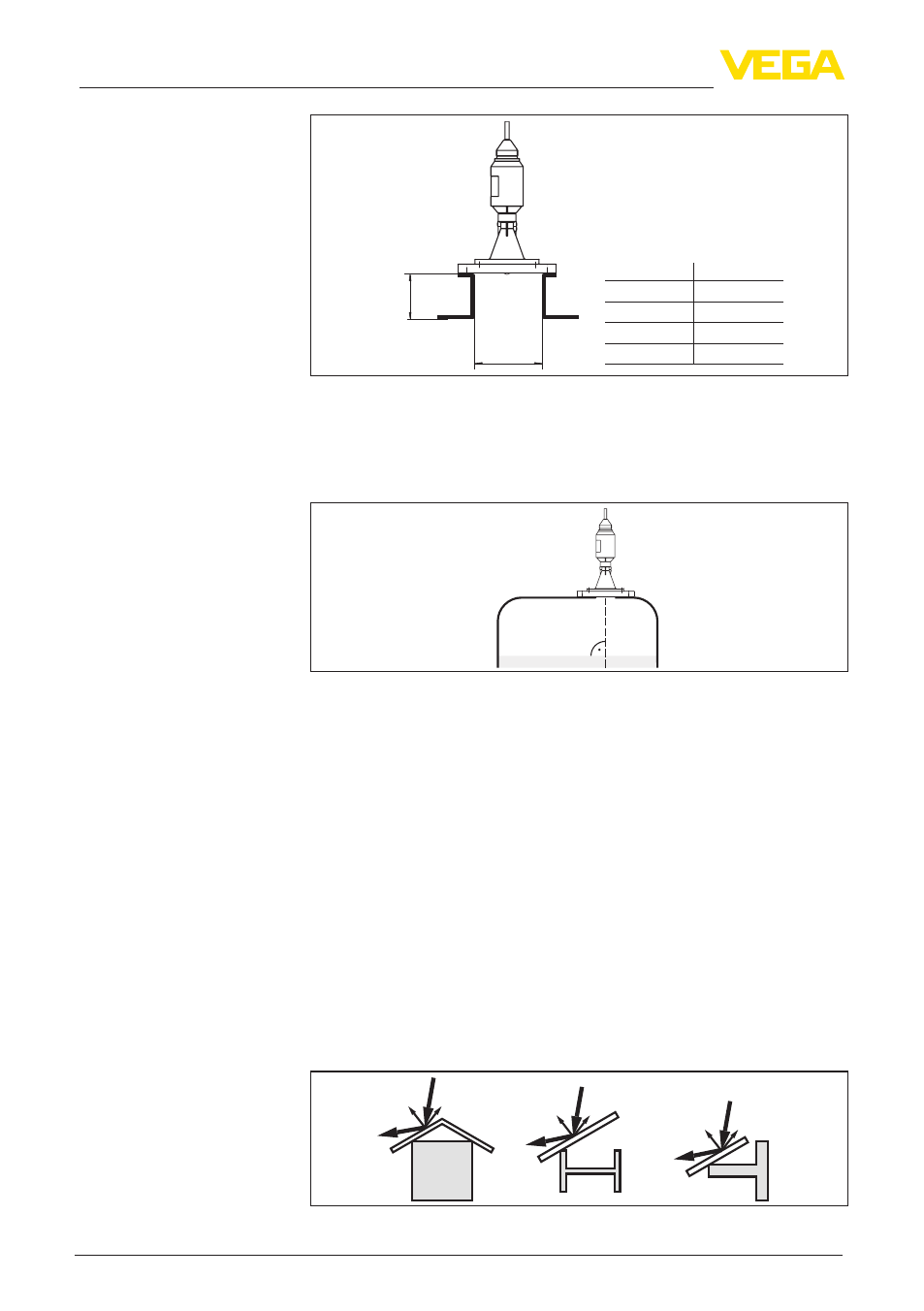

Рис. 18: Ориентировочные размеры патрубков
Для достижения оптимальных результатов измерения датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 19: Ориентация датчика
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при началь-
ной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими конструк-
циями маленьких наклонных экранов из листового металла,
которые будут рассеивать радарные сигналы и тем самым
предотвращать зеркальное ложное отражение.
Рис. 20: Отражатели над конструкциями в емкости
Ориентация датчика
Конструкции в емкости
