5 Подключение к источнику питания
VEGAPULS WL 61 • Foundation Fieldbus
38063-R
U-121123
5 Подключение к источнику питания
5.1 Подготовка к подключению
Основные указания по безопасности:
•
Подключать только при отсутствии напряжения.
•
Если возможны перенапряжения, установить защиту от пере-
напряжений.
Подача питания и передача токового сигнала осуществляются по
одному и тому же двухпроводному кабелю. Напряжение питания
зависит от исполнения прибора.
Напряжение питания см. в п. "Технические данные".
Должна быть предусмотрена безопасная развязка цепи питания
от цепей тока сети по DIN VDE 0106 ч. 101.
Следует учитывать следующие дополнительные влияния на
рабочее напряжение:
•
Возможность уменьшения выходного напряжения источника
питания под номинальной нагрузкой (при токе датчика в
состоянии отказа 20,5 mA или 22 mA)
•
Влияние дополнительных устройств в токовой цепи (см. зна-
чения нагрузки в гл. "Технические данные")
Подключение выполняется с помощью экранированного кабеля
в соответствии со спецификацией Fieldbus.
Использовать кабель круглого сечения. Внешний диаметр ка-
беля 5 … 9 мм (0.2 … 0.35 in) обеспечивает эффект уплотнения
кабельного ввода. При применении кабеля другого сечения или
диаметра необходимо заменить уплотнение кабельного ввода
или использовать подходящий кабельный ввод.
Подключение осуществляется в соответствии со спецификацией
полевой шины. В частности, необходимо предусмотреть соот-
ветствующие оконечные нагрузки шины.
5.2 Схема подключения - исполнение IP 66/
IP 68, 2 bar
1
2

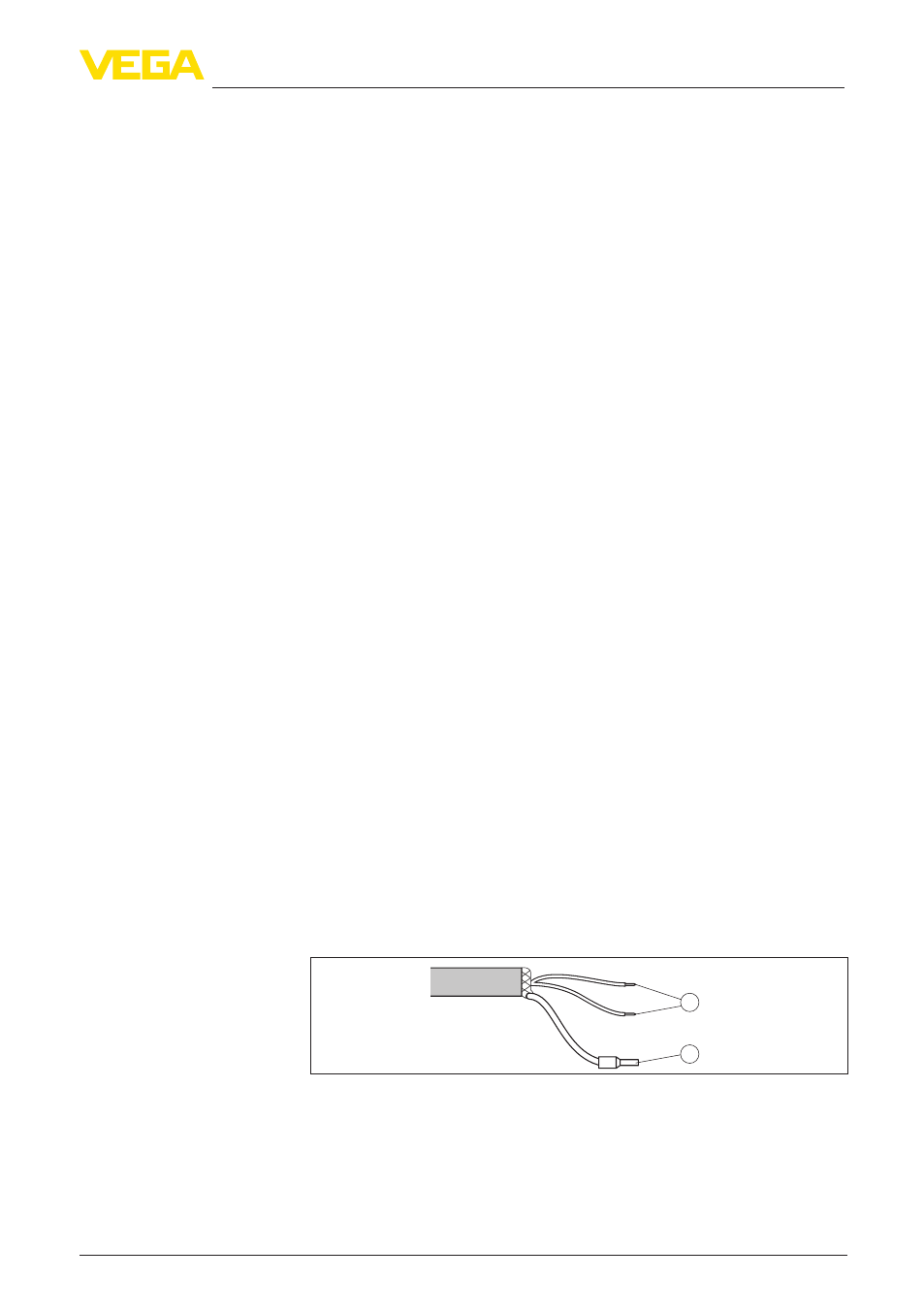

Рис. 23: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
Указания по безопас-
ности
Питание
Соединительный ка-
бель
Назначение прово-
дов соединительного
кабеля
