4 Монтаж
VEGAPULS WL 61 • Foundation Fieldbus
38063-R
U-121123
> 200 mm
(7.87")

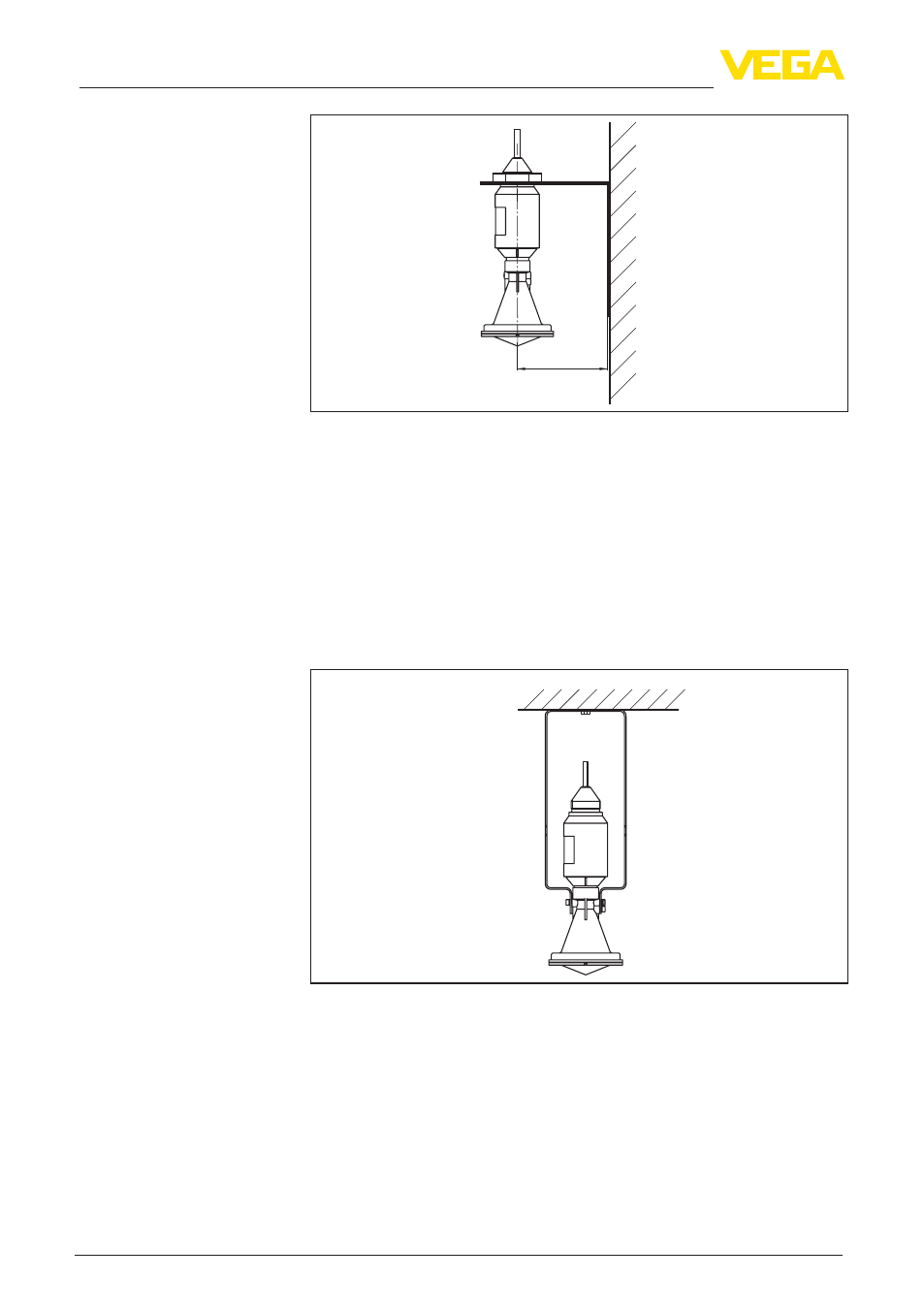

Рис. 6: Монтаж с помощью монтажного уголка
С помощью монтажной скобы можно монтировать датчик на
крыше, стене или консоли. Имеются следующие исполнения
скобы:
•
Длина 300 мм для монтажа на перекрытии
•
Длина 170 мм для монтажа на стене
Стандартно монтаж выполняется вертикально на перекрытии.
Это позволяет установить датчик с наклоном до 180° для опти-
мальной ориентации.
Рис. 7: Вертикальный монтаж на перекрытии с помощью монтажной
скобы длиной 300 мм
В качестве альтернативы можно выполнить горизонтальный
монтаж на стене.
Монтажная скоба
