11 Приложение
VEGAPULS 61 • Foundation Fieldbus
36502-R
U-121123
VEGAPULS 61, гигиеническое присоединение
1 2
3
1 2
3
SW 50 mm
(1.97")
SW 50 mm
(1.97")
SW 50 mm
(1.97")
121 mm (4.76"
)
121 mm (4.76")
121 mm (4.76"
)
ø 64 mm (2.52")
ø 91 mm (3.58") ø 78 mm (3.07")
ø 95 mm (3.74")
ø 39 mm
(1.54")
ø 68 mm
(2.68")
ø 84 mm
(3.31")
ø 39 mm
(1.54")

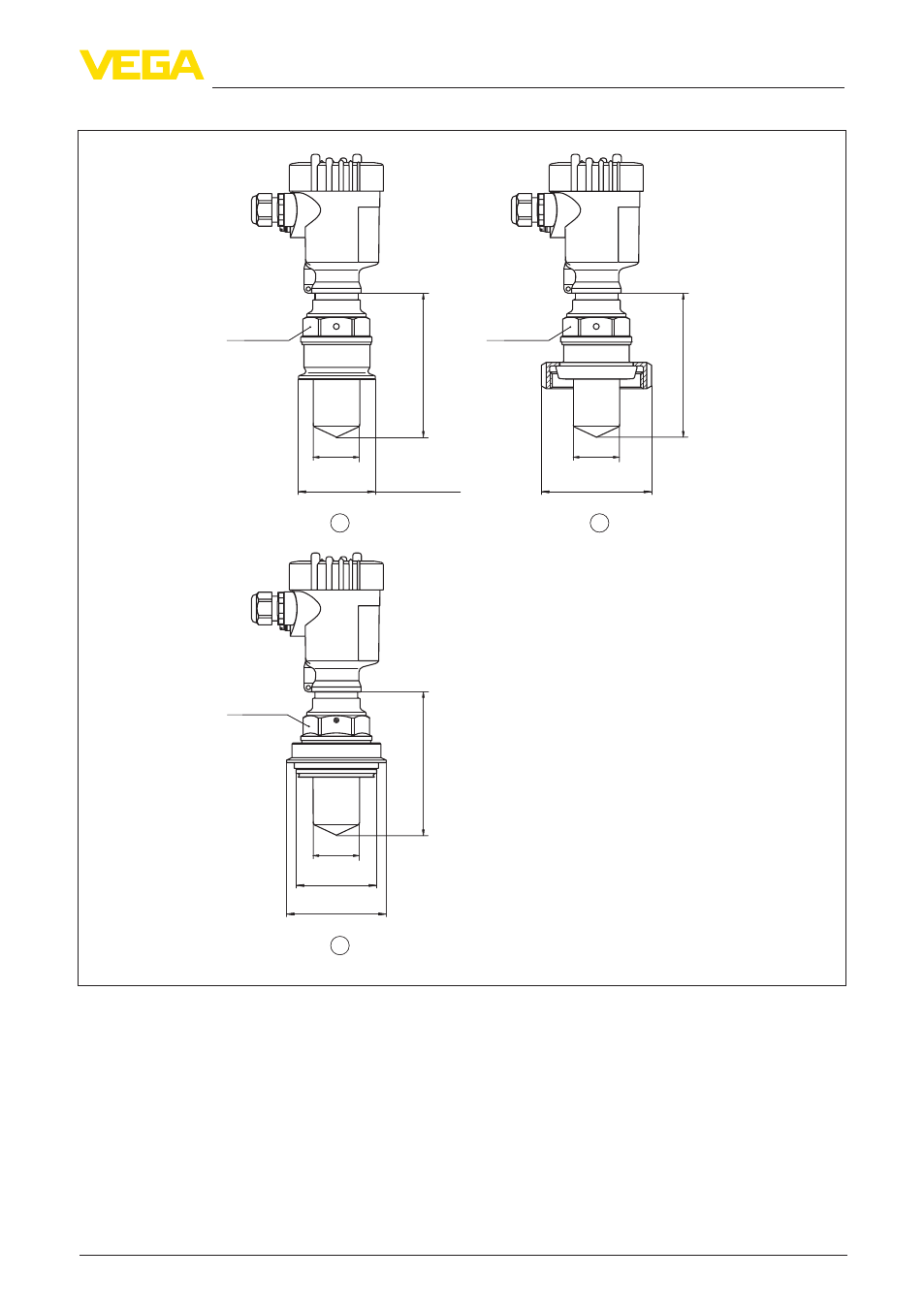

Рис. 72: VEGAPULS 61, гигиеническое присоединение
1 Зажим 2" (ø64 мм) и 3" (ø91 мм) PN 16 DIN 32676, ISO 2852/316L
2 Накидная гайка по DIN 11851 DN 50 и DN 80
3 Tuchenhagen Varivent DN 32
