5 Подключение к шинной системе
VEGAPULS 61 • Foundation Fieldbus
36502-R
U-121123
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

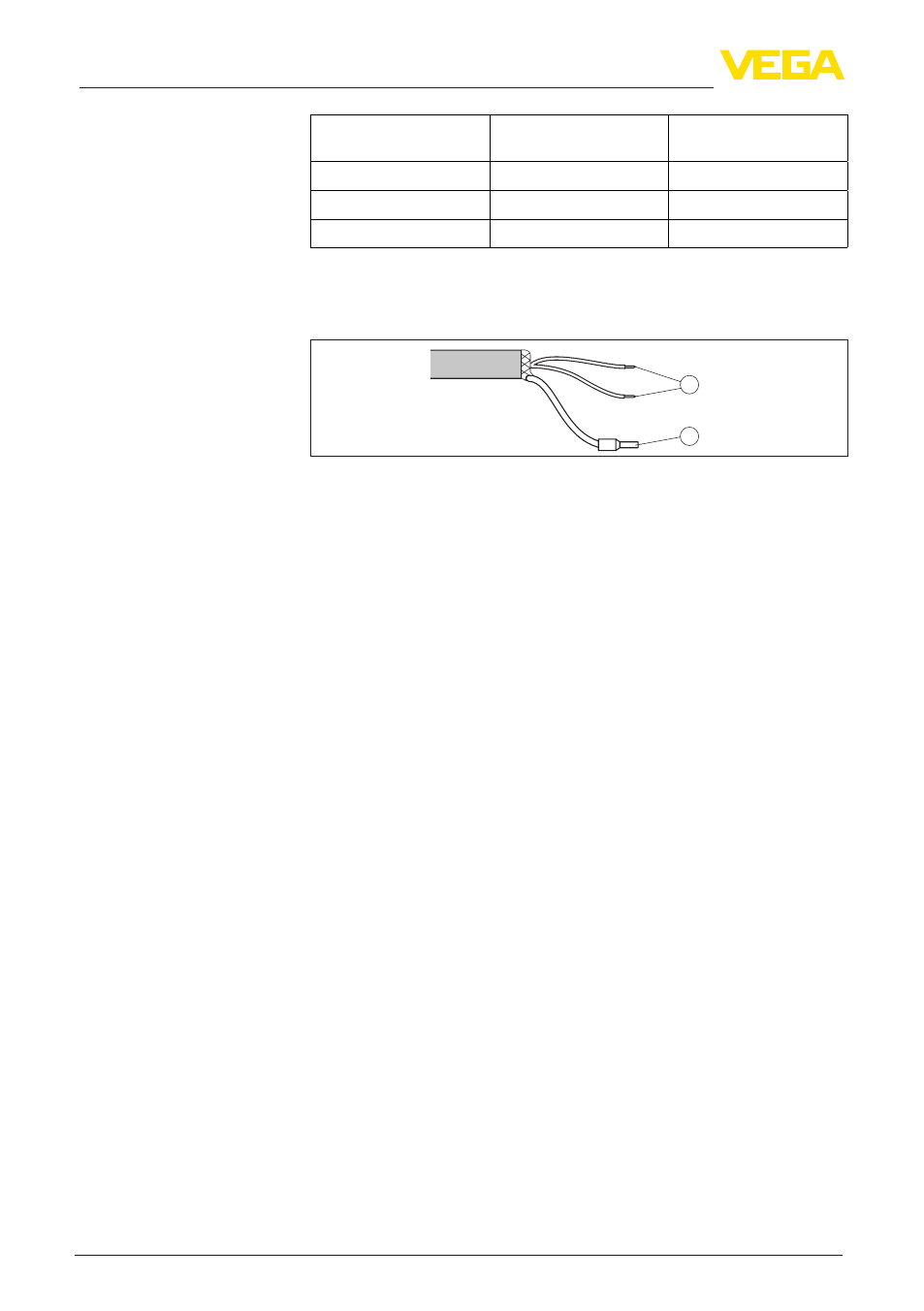

Рис. 32: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
5.7 Фаза включения
После подключения VEGAPULS 61 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства. Вы-
полняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и программ-
ного обеспечения, обозначения места измерения (на дисплее
или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск измерен-
ного значения" на дисплее или ПК
•
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное значе-
ние, оно выдается на линии сигнала. Значение соответствует
текущему уровню и уже выполненным установкам, например
заводской установке.
Назначение прово-
дов соединительного
кабеля
