24

4 Монтаж

VEGAPULS 61 • Foundation Fieldbus

36502-R

U-121123

1
2

3

100%

4
5

8

6

7

0%

9

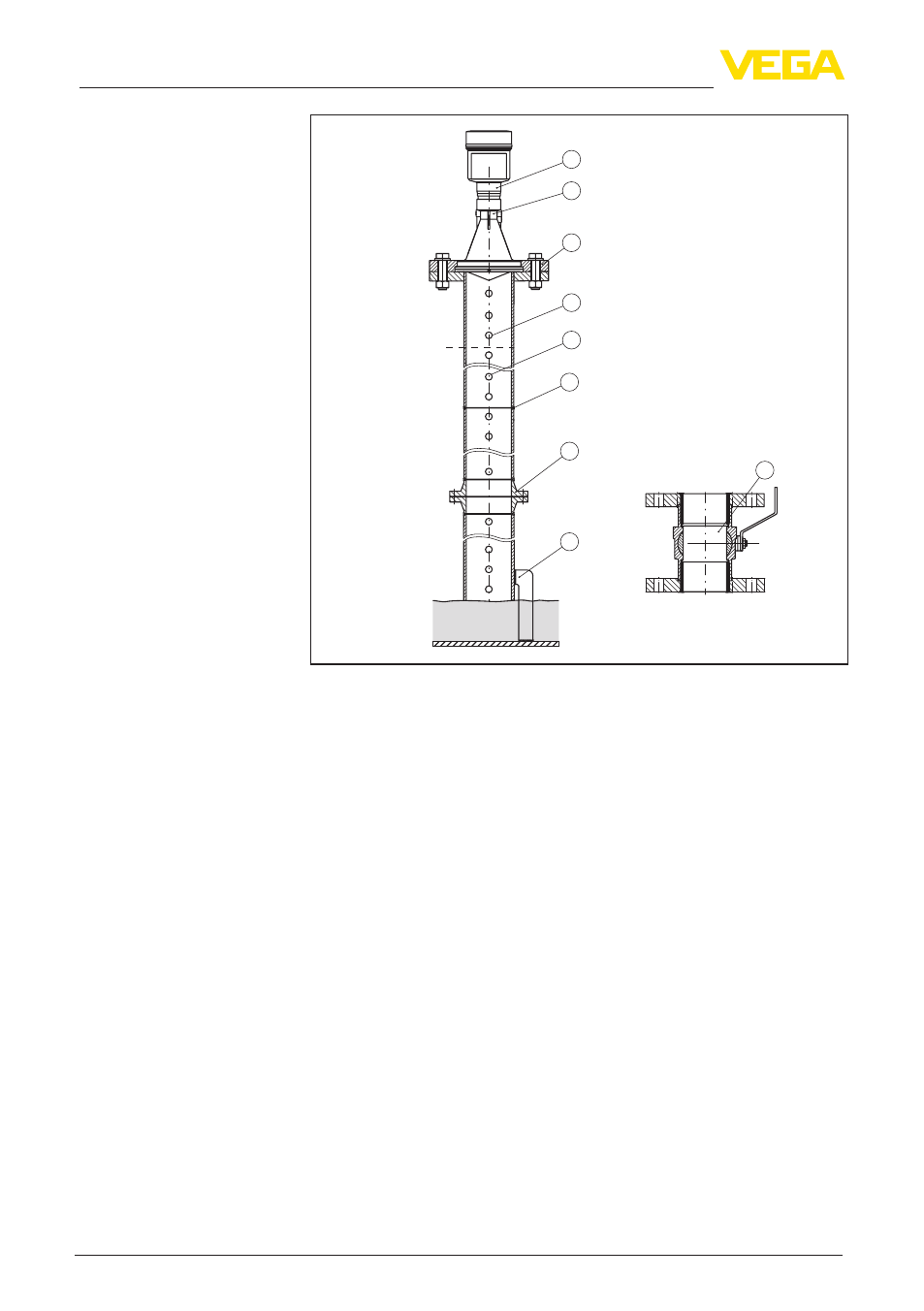

Рис. 20: Монтаж в уравнительной трубе
1 Радарный уровнемер

2 Метка направления поляризации

3 Резьба или фланец на приборе

4 Вентиляционное отверстие

5 Отверстия

6 Сварной шов

7 Приварной фланец

8 Шаровой кран с полным проходом

9 Крепление уравнительной трубы

Указания по ориентации:

Учитывать метку поляризации на датчике.

У исполнения с резьбовым присоединением метка располо-

жена на шестиграннике резьбового присоединения, у испол-

нения с фланцевым присоединением метка расположена

между двумя отверстиями фланца.

Все отверстия в уравнительной трубе должны лежать в одной

плоскости с этой меткой.

Указания по измерению:

Точка 100 % должна лежать ниже самого верхнего вентиля-

ционного отверстия и ниже края антенны.

Точка 0 % - это конец уравнительной трубы.

При диаметре антенны 40 мм (1½") условный диаметр трубы

должен составлять не менее DN 40 или 1½".
