11 Приложение
VEGAPULS 61 • Foundation Fieldbus
36502-R
U-121123
Макс. момент затяжки крепежных
винтов монтажной скобы на корпусе
датчика
4 Nm
Макс. момент затяжки винтов фланца
Ʋ Накидной фланец DN 80
5 Nm (3.689 lbf ft)
Ʋ Адаптерный фланец DN 100
7 Nm (5.163 lbf ft)
Макс. момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус
10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4 2
1

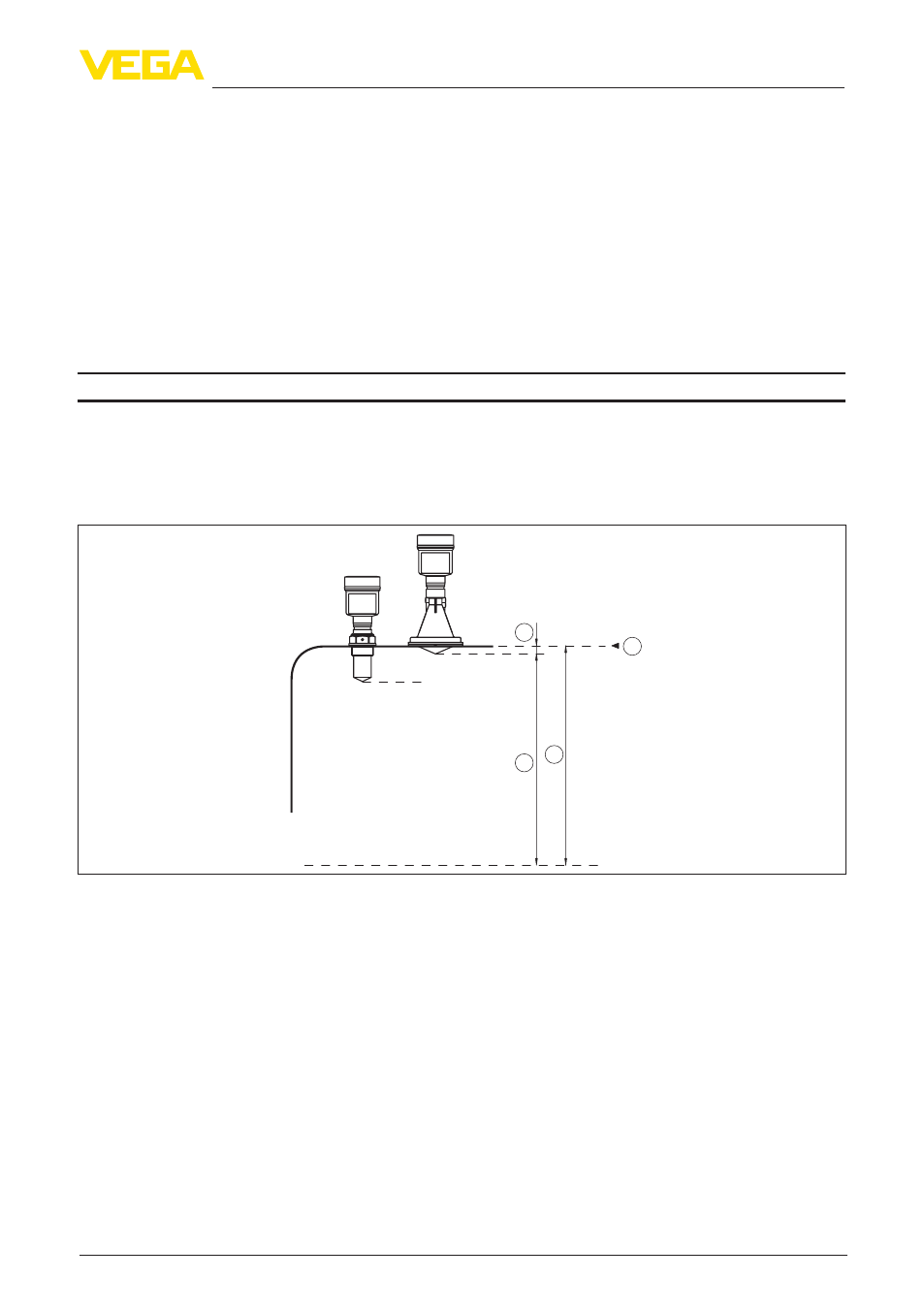

Рис. 54: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Стандартная электроника
Макс. диапазон измерения
35 m (114.8 ft)
Рекомендуемый диапазон измерения
Ʋ Герметизированная антенная
система
до 10 м (32.81 ft)
Ʋ Пластиковая рупорная антенна
до 20 м (65.62 ft)
Электроника с повышенной чувствительностью
Макс. диапазон измерения
35 m (114.8 ft)
